Шафи СПМ-75 (СПМ-99) слугують для приймання та розподілу електроенергії, захисту електропристроїв напругою до 660 В, частотою 50 Гц змінного струму за можливих перевантажень і коротких замикань, а також періодичних (але не більш ніж 6 разів на годину) увімкнень і вимкнень електричних ланцюгів і запусків асинхронних електродвигунів, забезпечення захисту людей і сільськогосподарської худоби від ураження електричним струмом.
Шафи призначені для встановлення на промислових, комунально-побутових і громадських об'єктах з однобічним обслуговуванням.
Шафи виготовляються в навісному та підлоговому виготовленні.
Номінальний режим роботи — тривалий.
Структура умовного позначення |
|||||||
СПМ-75 | — | ХХ | — | Х | — | ХХ | ХХ |
1 | 2 | 3 | 4 | 5 |
1 — Умовне позначення шафи
2 — Номер схеми
3 — Тип виготовлення
Н — навісне;
за замовчуванням — підлогове.
4 — Ступінь захисту оболонки за ГОСТ 14254-96:
21 — IP21
54 — IP54
5 — Кліматичне виконання й категорія розміщення за ГОСТ 15150- 69 і ГОСТ 15543.1 — 89 — У3.1, У3.
СПМ-75 |
||||||
Тип шафи |
Тип вступного рубильника |
Номінальний струм, (А) |
Кількість груп запобіжників |
Габаритні розміри шафи |
||
Габарит 00С |
Габарит 00С |
Габарит 1 |
||||
СПМ-75-1 У3 |
ВР32-35 (РБ-2) |
250 |
5 | — | — | 1200*750*240 |
СПМ-75-2 У3 | — | 5 | — | 1200*750*240 | ||
СПМ-75-3 У3 | 2 | 3 | — | 1200*750*240 | ||
СПМ-75-4 У3 |
ВР32-37 (РБ-4) |
400 |
8 | — | — | 1600*700*300 |
СПМ-75-5 У3 | 8 | — | — | 1600*700*300 | ||
СПМ-75-6 У3 | 4 | 4 | — | 1600*700*300 | ||
СПМ-75-7 У3 | — | 8 | — | 1600*700*300 | ||
СПМ-75-8 У3 | — | — | 8 | 1600*700*300 | ||
СПМ-75-9 У3 | — | — | 5 | 1600*700*300 |
Технічні характеристики
Номінальна напруга змінного струму — 660/380 В, частота 50 Гц. Номінальний струм до 630 А.
Ступінь захисту шаф за ГОСТ 14254-96:
— у разі відкритих дверей ІР00;
— у разі закритих дверей ІР21 і ІР54, для підлогового виконання ІР00 з боку дна.
Група умов експлуатації в частині впливів механічних чинників зовнішнього середовища М2 за ГОСТ 17516.1-90.
Шафа призначена для роботи в таких умовах (за ГОСТ 15150-69 і ГОСТ 15543.1-89):
— за впливом кліматичних чинників зовнішнього середовища в макроклітичних районах із помірним кліматом (виповнення У) категорії розміщення 3.1, 3, тобто в закритому приміщенні з природною або штучною вентиляцією, а також у приміщенні з підвищеною вологістю;
— висота над рівнем моря не більш ніж 2000 м, за висоти понад 1000 м номінальний робочий струм шафи має бути знижена на 10%.
Робоче положення шафи в просторі — вертикальне з допустимим відхиленням від нього в будь-який бік на 5°.
Конструкція

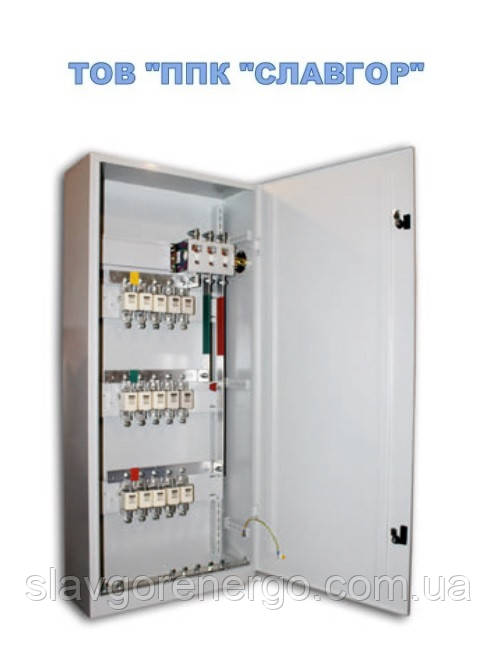

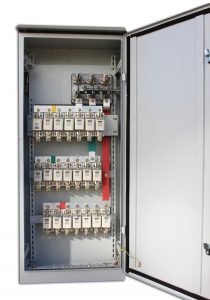

Шафи з виготовлення конструкції виготовляються підлогового та навісного виконаний із рубільником на ввіді. Шафи серії СПМ-75 комплектуються: вступним рубильником серії РБ-2, РБ-4 і серії ВР32 (для шаф навісного виконання) з бічним приводом, запобіжниками на відхідних лініях серії ПН-2 (ППН-33 і ППН-35), NH-00C (ETI), ПН-22. Шафа складається з оболонки безкаркасної конструкції, зверху (для навісного виконання) і знизу закритою знімними люками. Двері замикаються замком. У шафах навісного виконання зі ступенем захисту IP54 двері, верхній і нижній люки ущільнені самоклейною гумою.
В оболонку встановлюється монтажна рама з комплектувальними елементами. Шафа має нульову шину із затискачами для приєднання нульових жил відповідних і відхідних ліній. На внутрішньому боці дверей шафи є електрична схема.
Шафа постачається повністю укомплектованим і готовим до експлуатації.
Монтаж шаф типу СПМ-75:
— підлогового виконання — до основи через чотири отвори внизу шафи;
— навісного виконання — за допомогою кріпильних кронштейнів на стіну.
Для шаф підлогового виконання передбачена додаткова комплектація захисним водоолійним козирком і цоколем (див. формулування замовлення).
Формулювання замовлення
Під час замовлення шаф і в документації інших виробів необхідно вказувати:
1)Типосилення шафи відповідно до таблиці;
2) Номінальний струм і номінальна напруга;
3) Кількість і номінальні струми плавних вставок запобіжників на відхідних лініях серії ПН-2 (ППН-33 або ППН-35);
Якщо на замовлення не вказана номінальна сила струму плавних вставок запобіжників, то шафа комплектується запобіжниками з плавкою вставкою за номінальним струмом запобіжників.
4) Кількість і місце встановлення сальникових ввідів для шаф зі ступенем захисту IP54. Якщо на замовлення не заявлено кількість і місце встановлення сальникових введень, то шафа постачається без них.
5) Наявність захисного козирка та/або цоколя.
6) Особливі вимоги (наприклад, застосування типів апаратів, які відмінні від застосовуваних у типосненнях).
7)Обопризначення_технічних_завз.
Базові варіанти пристроїв, що виробляються, можуть бути змінені, доопрацьовані та укомплектовані за узгодженням із замовником.
Комплектність постачання
До комплекту постачання пристрою СПМ-75 входять:
1. Шафа СПМ-75 — 1 шт.;
2. Ключ для замка дверей — 1 шт.;
3.Паспорт — 1 екз.;
Основні | |
---|---|
Країна виробник | Україна |
Тип обладнання | Шафа |
Кількість обслуговуваних сторін | 1 |
Частота | 50 Гц |
Розташування | Вертикальне |
Нейтраль | Так |
Виконання нейтралі | Глухозаземлена |
