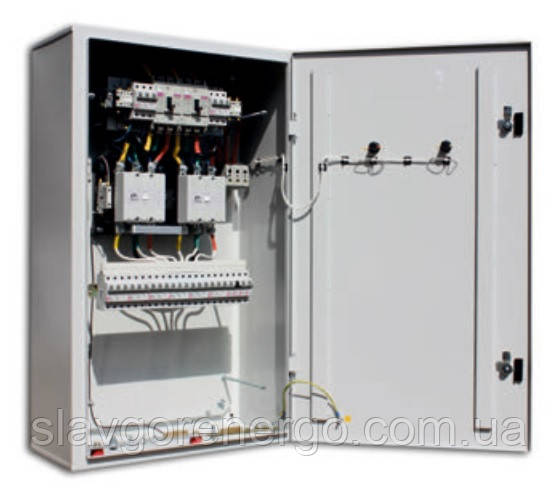

Щит автоматичного перемикання живлення на резерв АВР

Пристрої автоматичного ввімкнення живлення на резерв типу АВР (щит або шафа АВР) призначені для автоматичного відновлення електропостачання споживачів за допомогою введення резервного джерела живлення під час вимкнення основного робочого джерела живлення, що призводить до зневоднення електроустановок споживачів змінного струму напругою до 660 В із частотою 50 Гц, а також передбачається для автоматичного вмикання резервного обладнання у разі вимкнення робочого обладнання, що призводить до порушення нормального технологічного процесу.

Щити (шкаф) АВР виготовляються односторонній обслуговування і призначені для використання на об'єктах 1 категорії енергопостачання.

Щит (шкаф) АВР забезпечується електроенергією від двох і незалежніших джерел живлення, що взаємно резервуються. Перерив у харчуванні навантаження споживача, у разі порушення електропостачання від одного з джерел, допускається тільки на час автоматичного перемикання живлення на резерв, з подальшим повним автоматичним відновленням схеми режиму живлення. Номінальний режим роботи — тривалий.

Окремою групою стоять пристрої АВР — 300, призначені для встановлення на об'єктах особливої групи електроприймачів 1 категорії: виробничих, комунально-побутових, банківських та інших об'єктів енергоспоживання.  АВР — 300 забезпечуються додатковим живленням від третього незалежного взаємно резервного джерела живлення (резервних генераторів, ДЕС, газогенераторів, блоки безперебійного живлення).

Технічні параметри

• Номінальна напруга 380/220 В;
• Частота 50 Гц;
• Номінальний струм до 2000 А;
• Кліматичне виконання за ГОСТ 15150-69, ГОСТ 15543.1-89 — УЗ, У3.1, УХЛ4;
• Ступінь захисту за зачинених дверей через ГОСТ 14254-96 — IP21;
• IP54. Номінальний струм пристроїв знижується на 15% за ступеня захисту оболонки пристроїв IP54;
• Оточувальне середовище невдоне, не містить струмопровідного пилу, агресивних газів і парів у концентраціях, що руйнують метал і ізоляцію. Група умов експлуатації в частині впливів механічних чинників зовнішнього середовища М1 за ГОСТ 17516.1 – 90;
• Висота над рівнем моря до2000 м;
• Робоче положення — вертикальне;
• Допускається відхилення від робочого положення не більш ніж 5°;

Структура умовного позначення шаф АВР

1. Пристрій автоматичного перемикання живлення на резерв;
2. Тип пристрою комутації та блока автоматики:
   1. Два 3-фанних входи, перемикання у разі зникнення однієї з фаз;
   2. Два 3 фазні входи, перемикання у разі зникнення однієї з фаз, зниження напруги однієї з фаз, неправильного чергування фаз;
   3. Три 3 фазні входи, перемикання у разі зникнення однієї з фаз, зниження напруги однієї з фаз, неправильного чергування фаз;
   4. Те саме, що й 2, але на струми від 250 до 400 А;
   5.  Два 3 фазні входи із секціонуванням, перемикання у разі зникнення однієї з фаз зниження напруги однієї з фаз, неправильного чергування фаз;
   6. Два 3-фанних входи з «восьмеркою», перемикання у разі зникнення однієї з фаз, зниження напруги однієї з фаз, неправильного чергування фаз;
3. Кількість відхідних 3 фазних автоматичних вимикачів (0...6);
4. Кількість відхідних 1-фазних автоматичних вимикачів (0...18);
5. Номінальний струм пристрою: 10 — 10А, 25 — 25 А, 40 — 40 А, 63 — 63 А, 100 — 100 А, 160 — 160 А, 250 — 250 А, 400 — 400 А, 630 — 630 А;
6. Тип контактора;
7. Ступінь захисту оболонки за ГОСТ 14254-96: 21 – IP21, 54 – IP54;
8. Кліматичне виконання й категорія розміщення за ГОСТ 15150-69 і ГОСТ 15543.1-89 — УЗ, У3.1, УХЛ
