від 1 250 ₴
На сьогоднішній день найпопулярніший вентильний розрядник для лінії 10 кВ - це розрядники РВО-10, які служать для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму частотою від 50 і до 60 Гц. Виготовляються для мереж із будь-якою системою заземлення нейтралі. Цей тип розрядника застосовується не лише в Україні, а й у більшості країн СНД та Європи.
Розрядники РВО-10 призначені для експлуатації в районах з помірним і тропічним кліматом при температурі навколишнього повітря:
від -50 до +55° С -для розрядників РВО-10;
- від -45 до +40° С - для виконання РВО-10У1;
Висота установки над рівнем моря не більше 1000м.
Відносна вологість повітря
- не більше 98% - - для розрядників РВО-10;
- при температурі +28° С до 100% - для виконання РВО-10У1;
- при температурі +35° С до 100% - для виконання РВО-10Т1;
| № | Основні технічні дані та характеристики | Значення |
| 1 | Клас напруги мережі, значення, кВ | 10 |
| 2 | Номінальна напруга (Uнр), чинне значення, кВ | 12,7 |
| 3 | Номінальний розрядний струм, кА | 5 |
| 4 | Імпульсна пробивна напруга при передрозрядному часі от 2 до 20 мкс, кВ, не більше | 48 |
| 5 | Напруга, що залишається, при хвилі імпульсного струму 8/20 мкс, кВ, не більше: | |
| - з амплітудою 3000 А | 43 | |
| - з амплітудою 5000 А | 45 | |
| 6 | Пробивна напруга при частоті 50 Гц у сухому стані та під дощем, кВ, діюче: | |
| - не менше | 26 | |
| - не більше | 30,5 | |
| 7 | Допустиме число розрядів з максимальним значенням струму, не менше: | |
| - при хвилі імпульсного струму 16/40 мкс, амплітудою 5 кА | 20 | |
| - при прямокутному імпульсі тривалістю 2000 мкс, амплітудою 75 А | 20 | |
| 8 | Струм витоку при випрямленій напрузі, що дорівнює номінальному, мА, не більше | 0,6 |
| 9 | Довжина шляху витоку зовнішньої ізоляції, см, не менше | 447 |
| 10 | Максимальна висота, мм | 411 |
| 11 | Маса, кг, не більше | 4,2 |
| 12 | Допустиме тяжіння проводів, Н, не менше | 300 |
Даний вид розрядника ви можете замовити через наш інтернет-магазин або зателефонувавши до відділу продажу нашої компанії.
Розрядники виготовлені з матеріалів українського походження, до комплекту постачання входить паспорт та гарантійні зобов'язання.
| Основні | |
|---|---|
| Напруга | 10 кВ |
| Імпульсна пробивна напруга | 48 кВ |
| Маса | 3.7 кг |
| Кількість полюсів | 1 шт. |
| Гарантійний термін | 36 міс |
| Стан | Новий |
| Пробивна напруга | 30.5 кВ |
| Допустимий натяжіння дротів | 300 Н |
| Країна виробник | Україна |
| Тип разрядника | Вентильний |
| Тип | Розрядник |
| Рід установки | Зовнішня |
| Додаткові характеристики | |
| Матеріал корпусу | Порцеляна |
| Габаритні розміри | |
| Діаметр | 120 мм |
| Висота | 430 мм |

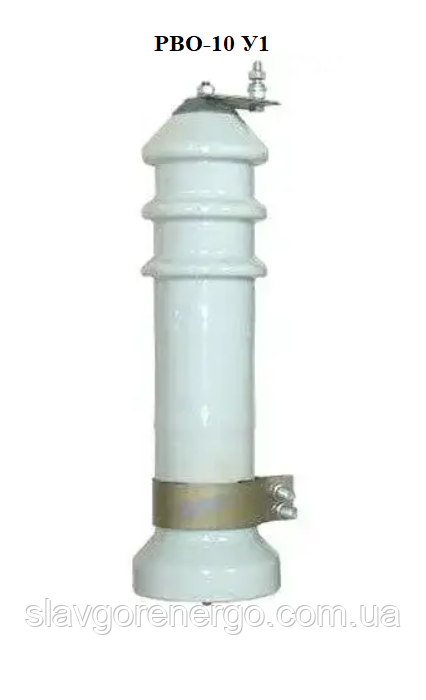

Розрядник вентильний РВО-10 У1
