КТПГC 1600 кВа/6; 10; 35/ 0,4 — Трансформаторна підстанція міських мереж

Підстанції комплектні трансформаторні
КТПГС.

Комплектні трансформаторні підстанції зовнішнього встановлення прохідного та тупого типу на напругу до 10 кВ потужністю 160, 250, 400, 630, 1000 кВА призначені для приймання, перетворення й розподілу електричної енергії трифазного змінного струму частотою 50 Гц за номінальної напруги 0.4 кВ в одне — два променевої та петлевої схемах електропостачання міських електричних мереж у районах із помірним кліматом (від -45 до +45 °C).

Структура умовного позначення
ХКТПГС XXХ — XX / 0,4 — У1
1     2         3        4     5       6
1 — кількість трансформаторів;
2 — комплектна трансформаторна підстанція зовнішнього встановлення для міських мереж;
3 — потужність силового трансформатора, кВА;
4 — номінальна напруга на стороні ВН, кВ;
5 — номінальна напруга на стороні НН, кВ;
6 — вид кліматичного виконання за ГОСТ15150-69;

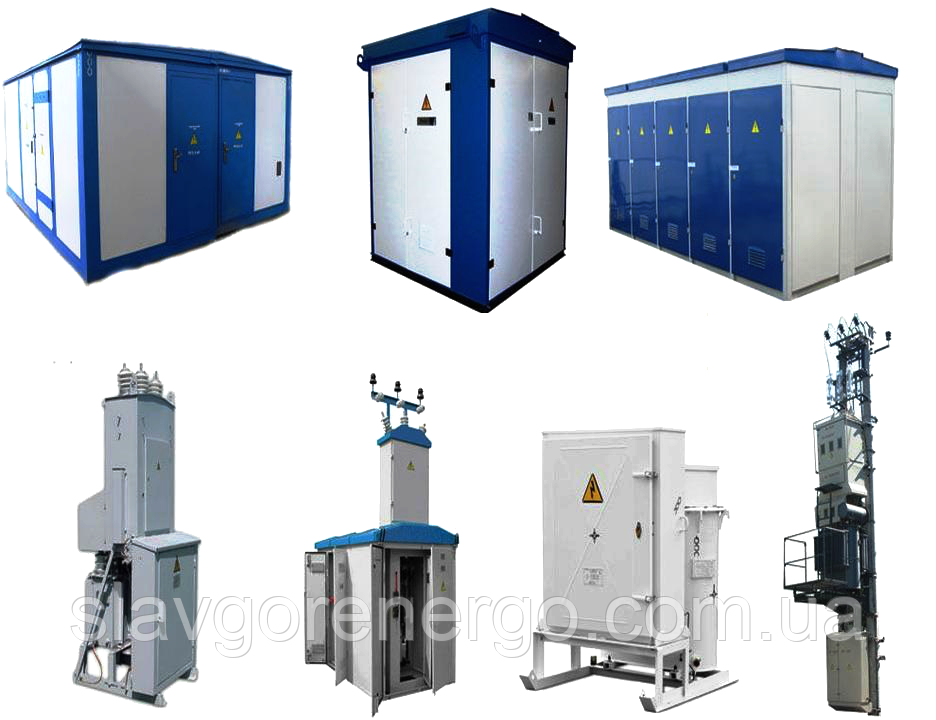

КТПГС постачаються в металевому будиночку (2КТПГС — у двох будиночках), з
вмонтованими в неї силовим трансформатором, шафами з боку вищої напруги (ВН) і низької напруги (НН), шафою вуличного освітлення, блока лічильників і замінюють підстанції, що збираються на місці монтажу з розкладеної камери КСО, панелей ЩО-90 та інших виробів.
У високовольтних шафах встановлені два вимикачі навантаження ВНА з пружинним приводом, один роз'єднувач РВЗ (можлива встановлення трьох вимикачів ВНА на вимогу замовника). У шафі НН встановлені рубильники з запобіжниками або автоматичні вимикачі, є загальний облік електроенергії й облік вуличного освітлення. Вводи з боку вищої напруги — повітряні або кабельні, виведення з боку найнижчої напруги — кабельні.
КТПГС монтуються на фундаменті.
Вид кліматичного виконання У1 і регламентуються за ГОСТом 15150-69.
