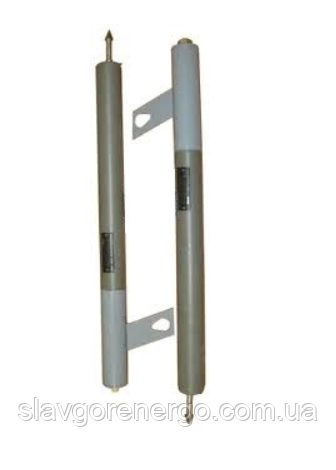

Запобіжник ПСН-35

Газогенеруючі запобіжники типу ПСН (ПВТ) - це запобіжник вихлопної, стріляючий, який служить для захисту силових трансформаторів, призначені для зовнішньої установки в мережах напругою 35 та 110 кВ.

При появі дуги після перегорання плавкою вставки відбувається рясне виділення газів, поздовжнє дуття, що виникло при цьому, сприяє гасіння дуги.

При короткому замиканні плавка вставка перегорає. Звільнений контактний ніж, що відкидається під дією своєї пружини, тягне за собою гнучкий зв'язок. Електрична дуга затягується всередину вініпластової трубки. Від впливу високої температури дуги вініпласт виділяє велику кількість газу. Тиск у трубці різко зростає (до 100 атм) і виникає поздовжнє дуття. Дуга деіонізується і гасне.

Довжина патронів:

- 670 мм.;

- 900 мм.;

- 1044 мм.

Стандартна напруга – 35,0 кВ.

Струми в плавкій вставці: вісім ампер (8А); десять ампер (10А); двадцять амперів (20А); тридцять ампер (30А); сорок ампер (40А); п'ятдесят ампер (50А); сімдесят п'ять ампер (75А); сто ампер (100А).

Відключення настає за номінальної потужності 500,0 або 300,0 МВА.

Вага одного патрона – 4 кілограми
