від 130 000 ₴
КОМПЛЕКТАЦІЯ ОБЛАДНАННЯ
|
Найменування |
Кількість |
|
Пункт комерцiйнго облiку ПК0 -10 |
1 |
|
Металоконструкцiя ПКО 1100х1000х1000 |
1 |
|
Трансформатор струму ТОЛУ-10-0,5S/10P-300/5 |
2 |
|
Трансформатор напруги 3хIVS1-1.1.1-10000:v3//100:v3/100:3-50/0.5-150/6P(400 BA) |
1 |
|
Колодка комутацiйна НIК-КП 25 |
1 |
|
Запобiжник ПКН 011-10 |
3 |
|
Iзолятор ИПУ-10/630-7,5-1 УХЛ 1 |
6 |
|
Щит ЩУР 600х400х200 |
1 |
|
Обмежувач перенапруги ОПН-10/11,5 УХЛ 2 |
3 |
|
Комплект кріплення на опорі |
1 |
Пункт комерційного обліку електроенергії типу - ПКО:
Пункт комерційного обліку типу ПКО призначений для обліку активної і реактивної енергії в трифазних повітряних розподільних мережах частотою 50 Гц, номінальною напругою 6 і 10 кВ, для передачі вимірюваних величин. і розраховані параметри електромережі в диспетчерський пункт, для виявлення фактів розкрадання електроенергії, для використання у складі автоматизованих систем управління та лічильників електроенергії.
ПКО застосовується на повітряних ЛЕП на кордонах балансу на стороні 6 і 10 кВ на підприємствах енергетики, нафтогазової галузі, будівництва, транспорту, а також в інших організаціях, ведуть самостійні розрахунки з постачальниками або споживачами електроенергії.
Складові компоненти:
Шафа високовольтний вимірювальний - ШВІ
Шафа високовольтний секціонування (реклоузер)
Шафа обліку і передачі даних (ШУ)
Кабель з'єднувальний+гофра
Обмежувач перенапруг (ОПНп)
Монтажний комплект.
Варіанти комплектації ПКО:
1. Вакуумні вимикачі ВВ/ТЕL, ВВК;
2. Трансформатору струму ТОЛ, TCS2-12-00;
3. трансформатори силові однофазні ОЛСП
4. Трансформатори напруги ЗНОЛ(П), НОЛ, IVS1(F).
- Блок обліку;
- БУО блок керування вуличним освітленням;
- Модуль управління і захистів;
- Модуль телемеханіки.
| Найменування параметра | Значення параметра |
| Номінальна напруга, кВ | 6(10) |
| Номінальна частота, Гц | 50 |
| Найбільша робоча напруга, кВ | 7,2 (12) |
| Номінальний струм головних ланцюгів, А | до 600 |
| Номінальний струм вторинних ланцюгів , А | 5/1 |
| Струм термічної стійкості 1 с, кА | до 12,5* |
| Струм електродинамічної стійкості , кА | 32 * |
| Клас точності трансформаторів | 0,2; 0,2 S; 0,5; 0,5 S |
| Діапазон граничних температур, С | від – 40 до + 40 |
| Термін служби, не менше, років | 25 |
| Гарантійний термін, років | 1 |
| Габаритні розміри, мм (ш/в/г) модуль високовольтний | 900 x 1136 x 788 |
| Габаритні розміри, мм (ш/в/г) модуль низьковольтний | 460 x 600 x 322 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Термін служби | 25 років |
| Ступінь захисту IP | 54 |
| Кількість фаз | 3 |
| Рід установки | Відкрите повітря |
| Номінальна напруга на стороні вищої напруги | 10 кВ |
| Тип монтажу підстанції | Стовпова |

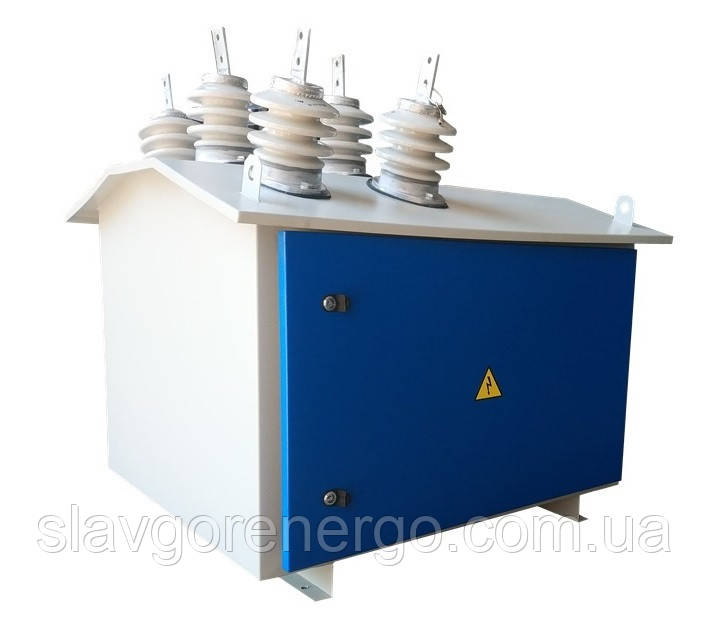

ПКО-10 кВ - Пункт комерційного обліку електроенергії
