Трансформатори напруги ЗНОЛП-10 слугують для живлення ланцюгів вимірювання, автоматики, сигналізації та захисту в електричних установках змінного струму частоти 50 або 60 Гц у мережах з ізольованою нейтраллю.
Допускається тривала експлуатація трансформаторів ЗНОЛП-10 як силових. Водночас потужність, що віддається трансформаторам, не має перевищувати передньої потужності, і навантаження має під'єднуватися до основної вторинної обмотки.
Технічні дані трансформатора напруги 3*ЗНОЛП-12
Клас напруги, кВ 10,
Допустима рабоча напруга, кВ 12,
Ном. напруга первинної обмотки, кВ 10,
Ном. напруга основної вторинної обмотки, В 100
Гранична потужність не в класі точності, ВА 900
Ном. потужність основної вторинної обмотки, ВА, в класі точності 0,5: 150
Маса, кг 82

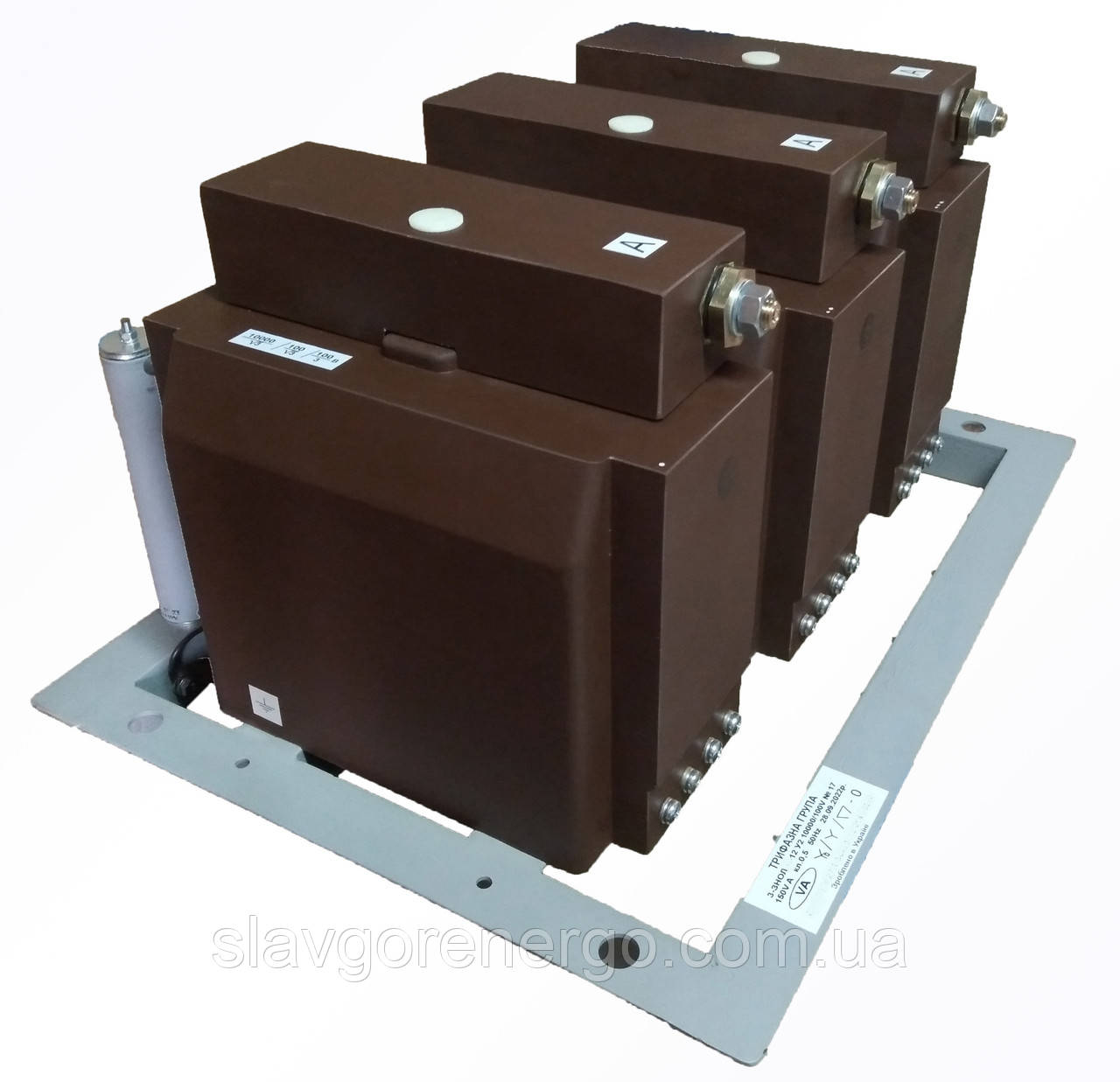

Трансформатор 3хЗНОЛ-10 кВ являє собою трифазну групу, що складається з трьох трансформаторів напруги ЗНОЛ-10 У2
Докладний опис
Призначення
Трифазний антирезонансний трансформатор напруги 3*ЗНОЛ-10 кВ використовується в КРУ комплектних розподільних пристроях (КРУ), а також у закритих розподільних пристроях (ЗРУ). Трансформатор 3*ЗНОЛп-10 призначений для постачання вимірювальних електроприладів, захисту сигналізації з класом напруги 10 кВ. Робоча частота трансформатора 3*ЗНОЛп-10 — 50 Гц. Трансформатор справляється з ферорезонансом і перемішуваною дугою, що відбувається під час замикання однієї з фаз на землю.
Технічні характеристики трифазної групи 3*ЗНОЛП-10
Номінальна напруга боку ВН — 10 кВ
Максимальна робоча напруга ВН — 12 кВ
Номінальна напруга боку НН — 0,1 кВ
Номінальна потужність за наступних класів точності
- 0,2 - 150 ВА
- 0,5 - 225 ВА
- 1,0 - 450 ВА
- 3,0 - 900 ВА
Максимальна потужність поза класом точності — 1890 ВА
Схема та група з'єднання обмоток — У/Ун
Габаритні розміри (ДхШхВ) — 560х400х340 мм
Маса — 100 кг
Запобіжний пристрій до трансформатора напруги ЗНОЛП-10.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип корпусу | Герметично закритий |
| Кількість фаз | 3 |
| З'єднання обмоток | Зірка |
| Напруга вторинної обмотки | 100 В |
| Спосіб охолодження обмоток | Сухий |
| Заземлення | Так |
| Маса | 82 кг |
| Гарантійний термін | 36 міс |
Трансформатор напруги 3хЗНОЛП-10
