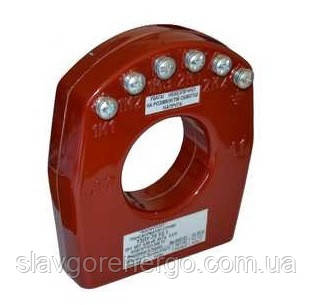

Трансформатор струму нульової послідовності (ТТНП) типу ТЗЛУ-70 призначений для живлення схем релейного захисту від замикання на землю окремих жил трифазного кабелю шляхом трансформації струмів нульової послідовності, що виникли при цьому, і встановлюються на кабель.
Трансформатори виготовляються у виконанні У категорії розміщення 2 за ГОСТ 15150-69, призначений для роботи в наступних умовах:
-висота над рівнем моря – не більше 1000 м;
-відносна вологість повітря трохи більше 98 % при 30 °З;
-верхнє робоче значення температури навколишнього повітря – плюс 50 °С;
-нижнє робоче значення температури навколишнього повітря - мінус 45 ° С;
-навколишнє середовище - невибухонебезпечне, що не містить пилу, хімічно активних газів і пар у концентраціях, що руйнують покриття металів та ізоляцію (атмосфера типу II за ГОСТ 15150-69);
-становище трансформаторів у просторі – будь-яке.
Умови зберігання трансформаторів щодо впливу кліматичних факторів в упаковці та транспортній тарі – за групою умов зберігання 5 ГОСТ 15150-69, без упаковки – за групою умов зберігання 2.
Трансформатори ТЗЛУ-70 мають коефіцієнт трансформації основної обмотки -30/1, 60/1 та 6/1 додаткової обмотки контролю захисту, яка призначена для перевірки роботи релейного захисту.
Приклад запису умовного позначення трансформатора ТЗЛУ-70 з коефіцієнтом трансформації 30-60/1, кліматичного виконання У категорії розміщення 2:
Трансформатор струму ТЗЛУ-70 У2;
На вимогу замовника, трансформатори можуть бути поставлені з іншим коефіцієнтом трансформації.
Обмотка трансформаторів виконана на осерді з нанокристалічного сплаву. Це забезпечує отримання великого лінійного динамічного діапазону характеристик обмотки струмом і кутом. При цьому забезпечується довготривала стабільність характеристик протягом усього терміну служби трансформатора та стійкість магнітопроводу до намагнічування (від однополярних імпульсних струмів КЗ трифазного кабелю). Крім цього, забезпечується коефіцієнт безпеки приладів не більше трьох, що значно зменшує аварійні навантаження вимірювальних приладів, підключених до вторинної обмотки. Застосування даних трансформаторів забезпечує зменшення експлуатаційних витрат споживачів.
Основні | |
---|---|
Країна виробник | Україна |
Ізоляція | Полімерна |
Вторинний струм | 1 А |
Частота струму | 50 Гц |
