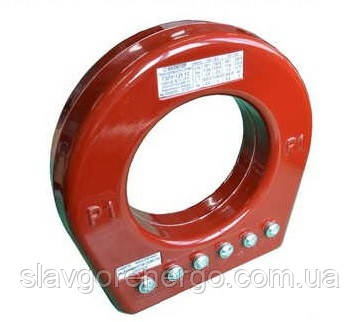

Трансформатор струму ТЗЛУ-125

Трансформатор струму ТЗЛУ-125, ТЗЛУ-125-1 призначений для роботи з струмовими реле та у схемах релейного захисту з мікропроцесорним керуванням, а також можуть застосовуватися для вимірювання струмів однофазних ланцюгів з високою точністю.

Трансформатор виготовляється у виконанні У2 для роботи в наступних умовах:

висота над рівнем моря трохи більше 1000 м;
відносна вологість повітря трохи більше 98% при 30°С;
верхнє робоче значення температури навколишнього повітря плюс 50 С;
нижнє робоче значення температури навколишнього повітря мінус 45 С;
навколишнє середовище невибухонебезпечне, що не містить пилу, хімічно активних газів і пар у концентраціях, що руйнують покриття металів та ізоляцію;
становище трансформаторів у будь-якому просторі.
Приклад запису умовного позначення трансформатора ТЗЛУ-125, ТЗЛУ-125-1 з коефіцієнтом трансформації 30/1 та трансформатора з коефіцієнтом трансформації 60/1 при номінальному вторинному струмі 1 А:

Трансформатор струму ТЗЛУ-125-30-60/1 У2 АЛАГ.671231.006 ТУ;

Трансформатор струму ТЗЛУ-125-1-30/1 У2 АЛАГ.671231.006 ТУ;

Трансформатор струму ТЗЛУ-125-1-60/1 У2 АЛАГ.671231.006 ТУ.

На вимогу замовника, трансформатори можуть бути поставлені з іншими коефіцієнтами трансформації.

Середній термін служби, щонайменше - 40 років.

Гарантійний термін експлуатації - 5 років з дати введення трансформатора в експлуатацію, але не більше ніж п'ять з половиною років з дати відвантаження з підприємства-виробника.
