ЯКНО Осередок кар'єрна зовнішньої установки
Клітинки комплектні зовнішньої установки ЯКНО призначені для прийому і розподілу електричної енергії змінного трифазного струму напругою 6(10) кВ з промисловою частотою 50 Гц, а також для підключення, захисту і живлення електрообладнання кар'єрних електроспоживачів в розподільчих мережах і для підключення зовнішнього освітлення.

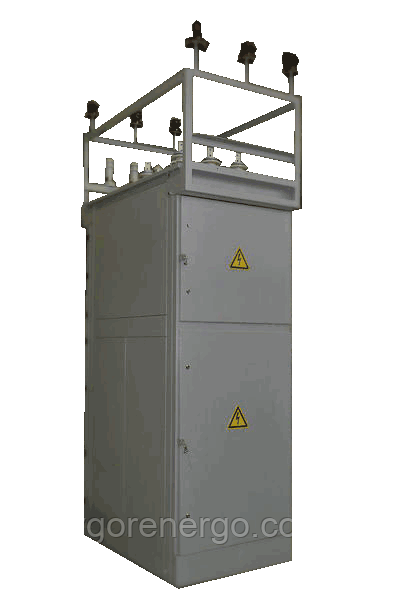

Осередок ЯКНО - це зварна оболонка-корпус з листової сталі, усередині якої знаходиться комутаційна апаратура, пристрої захисту і вимірювання. Челябінський завод електрообладнання виготовляє ЯКНО згідно опитувального листа індивідуально для кожного замовника, детально опрацьовуючи основне і додаткове обладнання комірки. Наш завод враховує всі побажання замовника.
Виробництво комірки ЯКНО ми починаємо з розробки конструктивних креслень виробу. Потім з листа проводиться заготівля деталей корпусу лазерною різкою з подальшою гнучкою, зварюванням і фарбуванням конструкції. По закінченню складання металоконструкцій, згідно зі схемою головних з'єднань, починається монтаж електрообладнання ЯКНО (виходячи з опитувального листа).
Обладнання встановлюється для головних схем з'єднань ЯКНО:
Вакуумний вимикач
Роз'єднувачі
Заземлювачі
Приводу на заземлювачі і разъеденители
Вимірювальні трансформатори струму
Трансформаторый напруги
Трансформатор струму нульової послідовності
Обмежники перенапруги нелінійні
Блокування електромагнітні, механічні
Релейний захист і автоматика
Силові шини
У комірці ЯКНО використовуються різні види захистів і автоматики як на сучасних мікропроцесорних блоках, так і на електромеханічних реле. Камери ЯКНО комплектуються різними видами електромагнітних і механічних блокувань, які не допускають помилкових дій під час оперативних перемикань, що проводяться обслуговуючим персоналом.
ЯКНО: технічні характеристики
Керівництво по експлуатації ЯКНО, необхідно для ознайомлення з конструкцією, проведення монтажу і установки, і організації правильної експлуатації ЯКНО. Керівництво по експлуатації також служить інформаційним матеріалом для монтажних та експлуатаційних організацій, для загального ознайомлення з виробом.
Керівництво по експлуатації призначається для обслуговуючого персоналу, що пройшов підготовку з обслуговування та технічного використання електротехнічних виробів високої напруги. Завод-виробник займається розробкою та вдосконаленням конструкції камер, у зв'язку з чим допускаються деякі розбіжності з даною інструкцією, не ведуть до загальним функціональним змінам.
1. Призначення камер
Клітинки комплектні зовнішньої установки ЯКНО призначені для прийому і розподілу електричної енергії змінного трифазного струму напругою 6(10) кВ з промисловою частотою 50 Гц, а також для підключення, захисту і живлення електрообладнання кар'єрних електроспоживачів в розподільчих мережах і для підключення зовнішнього освітлення.
2. Технічні дані комірок:
Номінальна напруга (лінійний), кВ 6; 10
Номінальна робоча напруга (лінійний), кВ 7,2; 12
Номінальний струм головних ланцюгів осередків з вакуумним вимикачем, А 630; 800; 1000; 1600
Номінальний струм відключення осередків з вакуумним вимикачем, А 12,5; 20; 25
Струм термічної стійкості осередків з вакуумним вимикачем (короткочасний струм), кА 12,5; 20; 25
Струм електродинамічної стійкості осередків з вакуумним вимикачем, кА 32; 51; 64
Час протікання струму термічної стійкості, Для комірок з вакуумним вимикачем, с. 3
Номінальний струм трансформаторів струму, А 100; 150; 200; 300; 400; 630; 800; 1000
Номінальна напруга допоміжних ланцюгів, У: — ланцюги захисту, управління і сигналізації змінного струму — кола трансформаторів напруги — всередині комірок 220 - 100 - 36
Примітка: термічна та електродинамічна стійкість трансформаторів струму комірки ЯКНО згідно з їх технічними параметрами. Габаритні розміри осередків ЯКНО повинні бути відповідні розмірам, зазначеним у додатках 1. Номінальні значення кліматичних факторів ЯКНО - по ГОСТ 15150 і ГОСТ 15543.1
3 Склад виробу:
3.1. Виконання ЯКНО
Найменування показників Виконання
Рівень ізоляції по ГОСТС 1516.1 З нормальною та полегшеною ізоляцією
Наявність ізоляції струмоведучих шин головних ланцюгів З ізольованими і неізольованими шинами
Система збірних шин З однією системою збірних шин
Умови обслуговування З одностороннім і двостороннім обслуговуванням
Вид лінійних високовольтних вводів (під'єднання) Кабельні та шинні
Ступінь захисту за ГОСТ 14254 IP-54
Габиритные розміри осередку ЯКНО
комірки ЯКНО стаціонарного виконання
Габаритні розміри осередку ЯКНО пересувного виконання
Стаціонарне виконання Пересувне виконання
