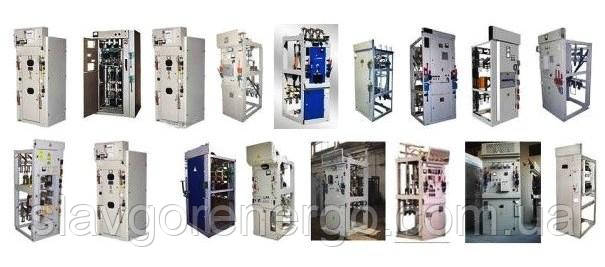

Камера (червона) КСО-366М малогабаритна
Камери збірні односторонній обслуговування малогабаритні серії KCO-366М
, що іменуються надалі як КСО-М, призначені для роботи в електричних установках трифазного змінного струму частоти 50 і 60 Гц напругою 6 і 10 кВ для системи з ізольованою або заземленою нейтраллю через дугогасний реактор.
З камер КСО-М збираються розподільні пристрої РП, які слугують для приймання та розподілу електроенергії. Принцип роботи визначається сукупністю схем головних і допоміжних ланцюгів камер.
Принципові схеми первинних з'єднань КСО-366М, наведені в таблиці.
Принципові схеми первинних з'єднань КСО-366М
КСО-366 Принципиальні схеми первинних з'єднань камер (1,20Mb)

Комірка КСО-366М: технічні характеристики
Номінальна напруга (лінійна), кВ
6; 10
Номінальна робоча напруга (лінійна), кВ
7,2; 12
Номінальний струм головних ланцюгів камер із вимикачем навантаження, А
630
Номінальний робочий струм камер із запобіжниками, А:
16; 20; 31,5; 40; 50; 63; 80; 100; 160
Номінальний струм збірних шин, А
630
Номінальний струм термічної стійкості
упродовж 1 секунди, кА
не менш ніж 10
Номінальний струм електродинамічної стійкості
головних ланцюгів, кА
не менш ніж 25
Кліматичне вироблення й категорія розміщення
У3 (УХЛ3, Т3 — на спеціальне замовлення)
Габаритні розміри КСО-М (довжина круговина×висота), мм
габарит 1
габарит 2
800×800×2000
500×1000×2200
Маса камер, кг, не більш ніж:
з вимикачем навантаження й роз'єднувачами
з трансформаторами напруги
з роз'єднувачами заземлення обох шин

250
200
90

Габаритні розміри КСО-366М

Комірка КСО-366М: cтруктура умовного позначення
КСО-366ММ-ХХ- Х-У3
Найменування виробу:
Камера збірна односторонній обслуговування
КСО-366ММ-ХХ- Х-У3
Малогабаритна
КСО-366ММ-ХХ- Х-У3
Номер і рік модифікації:
366
КСО-366ММ-ХХ- Х-У3
Каталожний номер схеми головних ланцюгів
КСО-366ММ-ХХ- Х-У3
Тип приводу:
а — автоматичний
н- місцевого керування
КСО-366ММ-ХХ- Х-У3
Габарити:
габарит 1
габарит 2
габарит 3
КСО-366ММ-ХХ- Х-У3
У3 — кліматичне виконання
