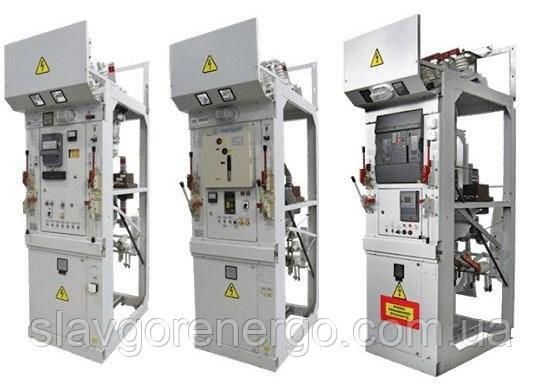

Комірка КСО-212
Камери збірні односторонній обслуговування серії KCO-212 (черевики KCO), іменувані надалі КСО, призначені для роботи в електричних установках трифазного змінного струму частоти 50 і 60 Гц напругою 6 і 10 кВ для системи з ізольованою або заземленою через дуггасний реактор нейтраллю.

З камер КСО збираються розподільні пристрої РП, які слугують для приймання та розподілу електроенергії.
Принцип роботи визначається сукупністю схем головних і допоміжних ланцюгів камер КСО. Камера виготовляються згідно з опитуванням, складеним для кожного замовлення індивідуально, з детальним пропрацюванням основного та додаткового обладнання, з огляду на всі побажання замовника.
Комірка КСО-212: технічні характеристики

Номінальна напруга (лінійна), кВ
6; 10
Номінальна робоча напруга (лінійна), кВ
7,2; 12
Номінальний струм головних ланцюгів камер із вакуумним вимикачем, А
630; 800; 1000; 1250
Номінальний струм вимкнення камер із вакуумним вимикачем,
12,5; 20
Струм термічної стійкості камер із вакуумним вимикачем (кратнобарвний струм), кА
12,5; 20
Струм електродинамічної стійкості камер із вакуумним вимикачем, кА
32; 51; 64
Час протікання струму термічної стійкості, Для камер із вакуумним вимикачем з.
3
Номінальний струм трансформаторів струму, А
100; 150; 200; 300; 400; 630; 800; 1000
Номінальний струм збірних шин, А
400; 630; 1000
Номінальний струм шинних мостів, А
400; 630; 1000
Номінальна напруга допоміжних ланцюгів, В:
ланцюга захисту, керування та сигналізації змінного струму
ланцюга трансформаторів напруги
всередині камер
220
100
36
Габаритні розміри КСО (довжина×глибина×висота), мм
1000×1100×2700
Маса, кг
до 450

Виробництво продукції починається з розробки конструктивних креслень виробу. По ньому, з листового металу необхідної товщини, виробляється заготівка деталей корпусу верстат лазерного різання з подальшою гнучкою, зварюванням і забарвленням. Після завершення складання металоконструкцій починається монтаж обладнання згідно з схемою головних сполук (запитаним листом). Установлюване обладнання для головних схем з'єднань КСО:

Роз'єднувачі серії РВФЗ і РВЗ
Заземлювач серії ЗР
Привода на роз'єднувачі та заземлювачі ПР-10
Вимикач вакуумний ВВ
Трансформатори струму вимірювальніТОЛ, ТЛК
Трансформатор струму нульової послідовності ТЗЛМ
Обмежувачі перенапруги нелінійні ОПН
Шини силові (AL, CU)
Блокування механічне й електромагнітне
Контрольно-вимірювальні прилади КІП
Релейний захист і автоматика РЗА

Схеми головних ланцюгів КСО-212 наведені в таблиці. У КСО реалізуються різні типи захистів і автоматики, як на електромеханічних реле, так і на сучасних мікропроцесорних блоках (ОРІОН-РТЗ, БМРЗ, СІРІУС, SEPAM) тощо.

Камери (черевики) КСО-212 можуть комплектуватися різними типами механічних і електромагнітних блокувань, що не допускають помилкових дій обслуговчого персоналу під час проведення оперативних перемикань.
