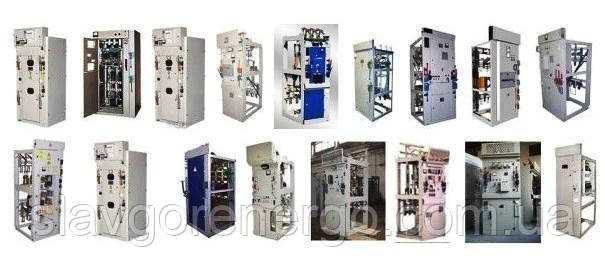

Осередок КСО-366
Камери збірні одностороннього обслуговування серії КСО-366 (комірки КСО), надалі іменовані КСО-366, призначені для роботи в електричних установках змінного трифазного струму частоти 50 і 60 Гц напругою 6 і 10 кВ для системи з ізольованою або заземленою через дугогасящий реактор нейтраллю.
З камер КСО-366 збираються розподільні пристрої РП (КРУ), службовці для прийому і розподілу електроенергії. Принцип роботи камер КСО визначається сукупністю схем головних і допоміжних ланцюгів.
Осередок КСО-366: технічні характеристики
Принципові схеми первинних з'єднань КСО-366, наведені в таблиці:
Номінальна напруга (лінійний), кВ 6; 10
Номінальна робоча напруга (лінійний), кВ 7,2; 12
Номінальний струм головних ланцюгів камер з вимикачем навантаження, А 630
Номінальний робочий струм камер з запобіжниками, А: 16; 20; 31,5; 40; 50; 63; 80; 100; 160
Номінальний струм збірних шин, А 630
Номінальний струм термічної стійкості протягом 1 секунди, но не менше 10
Номінальний струм електродинамічної стійкості головних ланцюгів, но не менше 25
Кліматичне виконання і категорія розміщення У3 (УХЛ3, Т3 – за спеціальним замовленням)
Габаритні розміри КСВ (довжина×глибина x висота), мм — габарит 1 — габарит 2 1000×1000×2200 - 800×800×2000
Маса камер, кг, не більше:
з вимикачем навантаження і роз'єднувачами
з трансформаторами напруги
з роз'єднувачами заземлення обох шин
250
300
250

Класифікація виконань КСО-366:

Ознаки класифікації Виконання
Рівень ізоляції по ГОСТ 1516.1 З нормальною та полегшеною ізоляцією
Наявність ізоляції струмоведучих шин головних ланцюгів З ізольованими і неізольованими шинами
Система збірних шин З однією системою збірних шин
Умови обслуговування З одностороннім обслуговуванням
Вид лінійних високовольтних вводів (під'єднання) Кабельні та шинні
Ступінь захисту IP20 по ГОСТ 14254 - для фасаду і бічних сторін; IP00 - для решти камер

Габаритні розміри КСВ 366
Схеми первинних з'єднань КСВ 366
Малюнок – Габаритні розміри КСО-366 Схеми первинних з'єднань КСО-366
