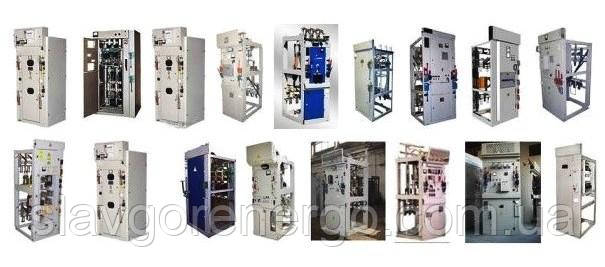

Комірка КСО-203
Камери збірні односторонніх обслуговування серії KCO-203 (черевики KCО), іменувані надалі КСО, призначені для роботи в електричних установках трифазного змінного струму частоти 50 і 60 Гц напругою 6 і 10 кВ для системи з ізольованою або заземленою через дугогасний реактор нейтраллю.

З камер КСО збираються розподільні пристрої РП, що слугують для приймання та розподілу електроенергії.

Принцип роботи визначається сукупністю схем головних і допоміжних ланцюгів камер КСО. Камера виготовляється згідно з опитуванням, складеним для кожного замовлення індивідуально, з детальним пропрацюванням як основного, так і додаткового обладнання, з огляду на всі побажання замовника.

Комірка КСО-203: технічні характеристики
Номінальна напруга (лінійна), кВ
6; 10
Номінальна робоча напруга (лінійна), кВ
7,2; 12
Номінальний струм головних ланцюгів камер із вакуумним вимикачем, А
630; 1000
Номінальний струм вимкнення камер із вакуумним вимикачем,
 20
Струм термічної стійкості камер із вакуумним вимикачем  (кратний струм), кА
20
Струм електродинамічної стійкості камер із вакуумним вимикачем, кА
32; 51; 64
Час протікання струму термічної стійкості, Для камер із вакуумним вимикачем з.
3
Номінальний струм трансформаторів струму, А
100; 150; 200; 300; 400; 630; 800; 1000
Номінальний струм збірних шин, А
400; 630; 1000
Номінальний струм шинних мостів, А
400; 630; 1000
Номінальна напруга допоміжних ланцюгів, В:
ланцюга захисту, керування та сигналізації  змінного струму
ланцюга трансформаторів напруги
всередині камер
220
100
36
Габаритні розміри КСО (довжина ×глибина × висота), мм
габарит 1
габарит 2
1000×1100×2700
800×1100×2300
Маса, кг
 до 450

Виробництво продукції починається з розробки конструктивних креслень виробу. За ним, із листового металу необхідної товщини, виробляється заготівка деталей корпусу верстат лазерного різання з подальшою гнучкою, зварюванням і забарвленням. Після завершення складання металоконструкцій починається монтаж обладнання  Згідно з схемою головних з'єднань (за опитуванням листу). Установлюване обладнання для головних схем з'єднань КСО:

Роз'єднувачі серії РВФЗ і РВЗ
Заземлювач серії ЗР
Привода на роз'єднувачі та заземлювачі ПР-10
Вимикач вакуумний ВВ
Трансформатори струму вимірювальніТОЛ, ТЛК
Трансформатор струму нульової послідовності ТЗЛМ
Обмежувачі перенапруги нелінійні ОПН
Шини силові (AL, CU)
Блокування механічне й електромагнітне
Контрольно-вимірювальні прилади КІП
Релейний захист і автоматика РЗА

Схеми головних ланцюгів КСО-203 наведені в таблиці. В КСО реалізуються різні типи захистів і автоматики, як на електромеханічних реле, так і на сучасних мікропроцесорних блоках (ОРІОН-РТЗ, БМРЗ, СІРІУС, SEPAM) тощо.

Камери (черевики) КСО-203 можуть комплектуватися різними типами механічних і електромагнітних блокувань, що не допускають помилкових дій обслуговчого персоналу під час проведення оперативних перемикань.

Габаритні розміри та комплектуючі КСО-203


Габарит 1
Габарит 2

Низ.
Найменування
1
Роз'єднувач шинний
2
Вакуумний вимикач
3
Привод до роз'єднувача
4
Трансформатор тока
5
Лінійний роз'єднувач
6
Трансформатор струму нульової послідовності
7
Обмежувач перенапруги нелінійний


Схеми первинних з'єднань КСО-203


КСО-203 Схеми первинних з'єднань (1,63Mb)


Комірка КСО-203: cтруктура умовного позначення
КСО-203-ХХХХХХ-Х-У3
Найменування виробу: Камера збірна односторонній обслуговування
КСО-203-ХХХХХ- Х-У3
Номер модифікації: 203;
КСО-203-ХХХХХ- Х-У3
Каталожний номер схеми головних ланцюгів
КСО-203-ХХХХХ- Х-У3
Тип вимикача: В – вакуумний вимикач BB/TEL – 10-20/1000
КСО-203-ХХХХХ- Х-У3
Номінальний струм камери, А 600; 1000; 1600
КСО-203-ХХХХХ- Х-У3
Виробник: Ч — Ч — Челябінський завод електрообладнання
КСО-203-ХХХХХ- Х-У3
ТСН-трансформатор власних потреб ТН — трансформатор напруги ОПН — обмежувач перенапруги
КСО-203-ХХХ-ХХХХ- Х-У3
Габарити:
1 — габарит 1
2 — габарит 2
КСО-203-ХХХХХ- Х-У3
У3 — кліматичне виконання
