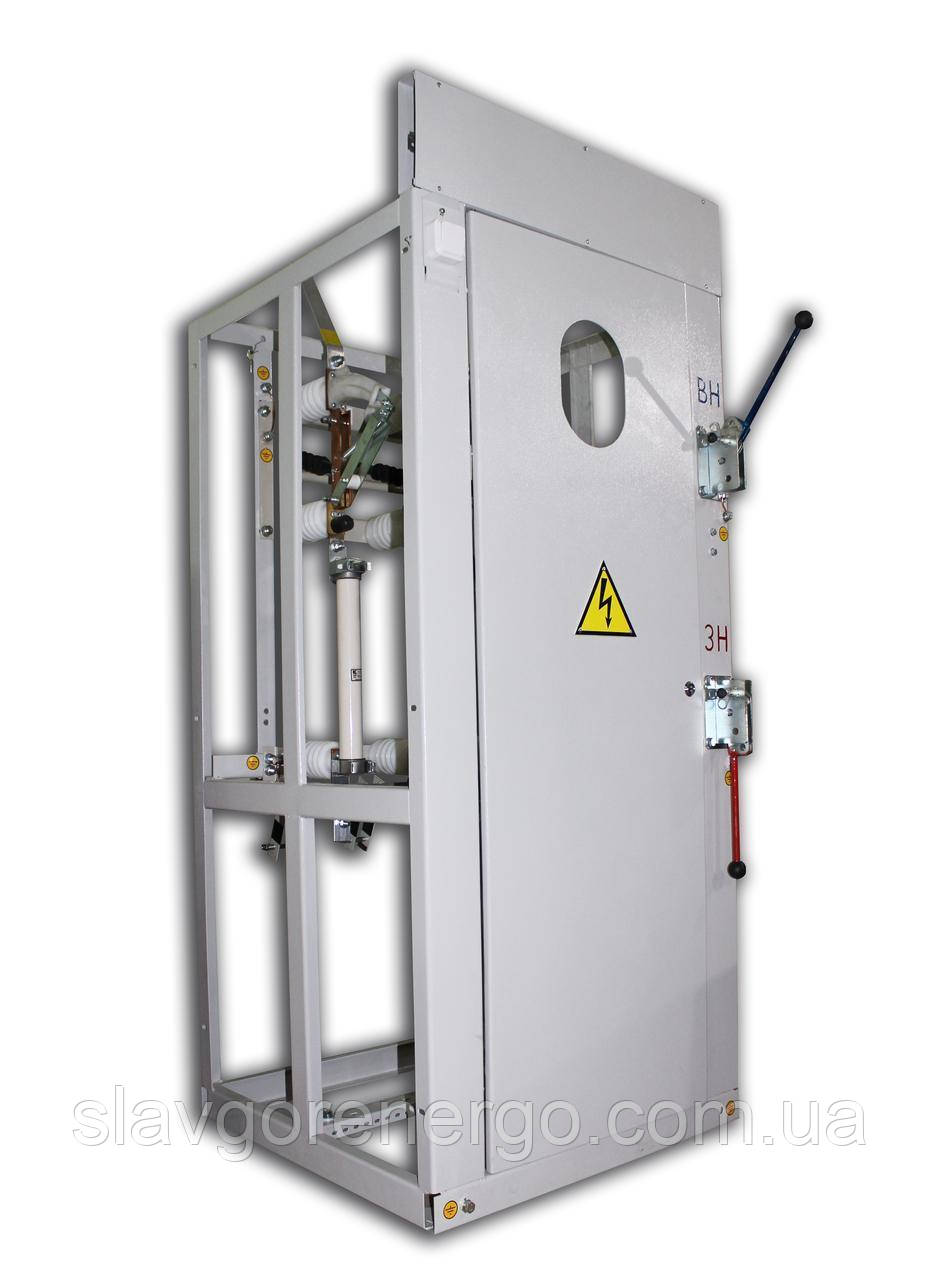

КАМЕРИ ЗБІРНІ ОДНОЧІСТОРОННЕГО
ОБСЛУЖЕННЯ КСО — 393
Камери збірні односторонній обслуговування КСО-393 та шинні мости до
ним призначені для комплектування розподільних пристроїв
напругою 6 і 10 кВ змінного струму частотою 50 Гц для систем з ізольованою
нейтраллю.
Кліматичне виготовлення У3 за ГОСТ15150-69.
У разі дворядного встановлення камери КСО комплектуються шинними мостами з
роз'єднувачами або без них. Відстань між фасадами рядів камер — 2000 мм,
2500 мм або 3000 мм. Приводи роз'єднувачів шинних мостів встановлюються на
торцевих панелях.
Опора із ізоляторами встановлюється в крайньому лівому положенні збирання
камер для кріплення збірних шин.
Торцева панель встановлюється в крайньому правому положенні збирання камер
для кріплення збірних шин і для гарантування безпеки обслуговування.
Ступінь захисту камер із боку фасаду IP20 за ГОСТ 14254-96.
Обтискне середовище не вибухобезпечне, не містить струмопровідного пилу,
агресивних газів і парів у концентраціях, що руйнують метали та ізоляцію.
До комплекту постачання щита з камер КСО входить інвентарна перегородка
Зовнішній вигляд, габаритні та установлювальні розміри см. рис. 2
Схеми первинних з'єднань див. табл. 2.
Камери відповідають ТУ У 31.2.34861694-002:2007.
Структура умовного позначення
КСО 3 93 – ХХ ХХ Х У3
1 2 3 4 5 6 7
1-камери збірні односторонній обслуговування;
2- модифікації;
3 — рік розроблення;
4 — номер схеми;
5 – напруга; кВ
6 — номінальний струм, А:
У разі Uн = 6 кВ:
1 – 31,5; 2 – 50; 3 – 80;
4 – 100; 5 – 160; 6 - 630
За Uн=10 кВ:
1 – 31,5; 2 – 40; 3 – 63;
4 – 80; 5 – 100; 6 – 630
7 — кліматичне виконання й категорія розміщення за ГОСТом 15150-69
Структура умовного позначення шинних мостів
ШМ – Х Х – У3
1 2 3 4
1 — шинний міст
2 – с разъединителем
3 — Відстань між фасадами камер, мм:
1 – 2000; 2 – 2500; 3 – 3000
