Трансформатори призначені для встановлення в комплектні розподільні пристрої та слугують для передавання сигналу вимірювальної інформації вимірювальним приладам і пристроям захисту, автоматики та керування в установках змінного струму на клас напруги до 12 кВ частотою 50 Гц.
Трансформатори виготовляються в кліматичному виконанні «У» категорії розміщення 2 за ГОСТом 15150-69.
Робоче положення — будь-яка.
Серцеви обмотки для вимірювань виготовлені з нанокристалічного сплаву, що гарантує збереження метричних характеристик упродовж 50 років унеможливлює намагнічування осердя.
Відповідає ДСТУ EN 61869-2:2017.
Технічні дані
|
Найменування параметрів |
Значення параметра |
|
Номінальна напруга, кВ |
10 |
|
Найбільша робоча напруга, кВ |
12 |
|
Номінальний первинний струм, А |
10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1500, 2000, 2500, 3000 |
|
Номінальний вторинний струм, А |
5 |
|
Число вторинних обмоток |
3 |
|
Номінальна частота, Гц |
50 |
|
Клас точності вторинного обмотування: - для вимірювань; - для захисту |
0,2; 0,2S; 0,5; 0,5S 10Р |
|
Номінальне вторинне навантаження при сos ↑ = 0,8, В·А обмотки: - для вимірювань; - для захисту. |
10* 15 |
|
Номінальний коефіцієнт безпеки приладів обмотки для вимірювань трансформаторів на номінальний первинний струм: - ≤ 600 А, не більше; — 800 А, не більш ніж |
3; 5; |
|
Однохвилинова випробовна напруга промислової частоти: - первинного обмотування, кВ; - вторинного обмотування, кВ. |
42 3 |
|
Номінальний первинний струм, А |
10 |
15 |
20 |
30 |
40 |
50 |
75 |
100 |
150 |
200 |
|
Номінальна короткочасна сила струму термічної стійкості, не більш ніж кА |
1,3 |
2,3 |
2,6 |
3,3 |
3,3 |
3,7 |
7,7 |
7,4 |
14,4 |
14,4 |
|
Струм електродинамічної стійкості, кА |
3,3 |
5,8 |
6,5 |
8,3 |
8,3 |
9,3 |
18,5 |
18,5 |
36 |
36 |
|
Номінальна гранична кратність обмотки для захисту, не менш ніж** |
7 |
7 |
7 |
7 |
8 |
8 |
7 |
8 |
7 |
8 |
|
Номінальний первинний струм, А |
300 |
400 |
500 |
600 |
800 |
1000 |
1500 |
2000 |
2500 |
3000 |
|
Номінальна короткочасна сила струму термічної стійкості, не більш ніж кА |
28,8 |
28,8 |
36 |
36 |
86 |
86 |
108 |
108 |
108 |
108 |
|
Струм електродинамічної стійкості, кА |
72 |
72 |
90 |
90 |
215 |
215 |
270 |
270 |
270 |
270 |
|
Номінальна гранична кратність обмотки для захисту, не менш ніж** |
7 |
8 |
8 |
9 |
9 |
9 |
10 |
13 |
13 |
13 |
Можливе постачання в комплекті трансформатора кришки для захисту виводів вторинного обмотування від несанкціонованого доступу (пломбування) — у разі введення в договоренні на постачання.
* ‑ Можливе постачання трансформаторів із номінальним вторинним навантаженням до 30 В·А (входить під час замовлення).
** ‑ Можливе постачання трансформаторів із номінальною граничною кратністю не менш ніж 10 (входить під час замовлення).
| Основні | |
|---|---|
| Тип монтажу | Опорний |
| Ізоляція | Лита |
| Частота струму | 50 Гц |
| Напруга | 10 кВ |
| Країна виробник | Україна |
| Додаткові характеристики | |
| Рід установки | Закрите приміщення |
| Гарантійний термін | 36 міс |

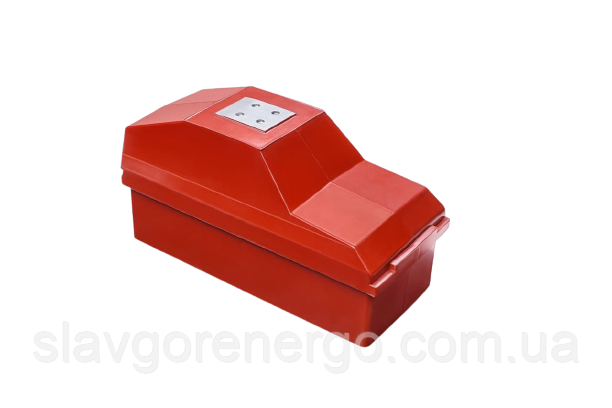

Трансформатор струму ТПЛК -10 У2 (опорно-прохідний)
