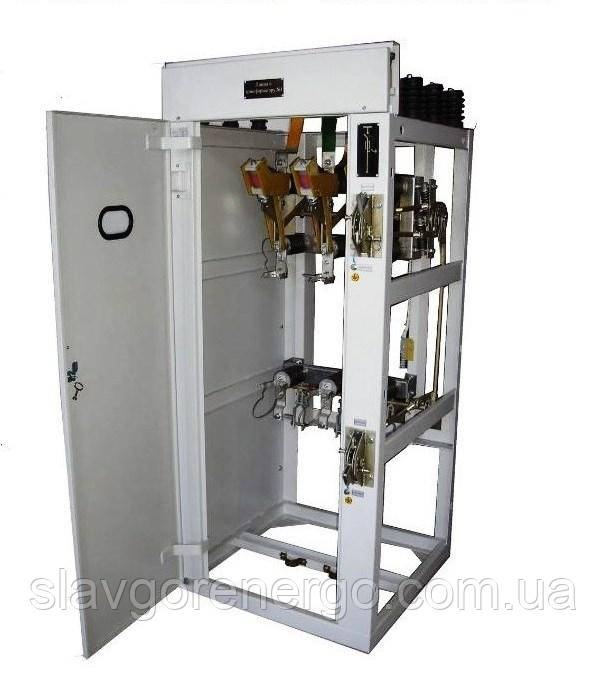

Комірки КСО 393-04

КАМЕРИ ЗБІРНІ ОДНОСТОРОННЬОГО
ОБСЛУГОВУВАННЯ КСВ - 393
Камери збірні одностороннього обслуговування КСО-393 і шинні мости до
ним призначені для комплектування розподільних пристроїв
напругою 6 і 10 кВ змінного струму частотою 50 Гц для систем з ізольованою
нейтраллю.
Кліматичне виконання У3 по ГОСТ15150-69.
При дворядною установці камери КСО комплектуються шинними мостами з
роз'єднувачами або без них. Відстань між фасадами рядів камер - 2000мм,
2500мм або 3000мм. Приводи роз'єднувачів шинних мостів встановлюються на
торцевих панелях.
Опора з ізоляторами встановлюється в крайньому лівому положенні збірки
камер для кріплення збірних шин.
Торцева панель встановлюється в крайньому правому положенні збірки камер
для кріплення збірних шин і для забезпечення безпеки обслуговування.
Ступінь захисту камер з боку фасаду IP20 по ГОСТ 14254-96.
Навколишнє середовище не вибухонебезпечне, не містить струмопровідного пилу,
агресивних газів і пари в концентраціях, що руйнують метали і ізоляцію.
У комплект поставки щита з камер КСО входить інвентарна перегородка
Зовнішній вигляд, габаритні і настановні розміри см. Рис. 2
Схеми первинних з'єднань див. Табл. 2.

Структура умовного позначення
КСВ 3 93 - ХХ ХХ Х У3
1 2 3 4 5 6 7
1 камери збірні одностороннього обслуговування;
2 модифікація;
3 - рік розробки;
4 - номер схеми;
5 - напруга; кВ
6 - номінальний струм, А:
При Uн = 6кВ:
1 - 31,5; 2 - 50; 3 - 80;
4 - 100; 5 - 160; 6 - 630
При Uн = 10кВ:
1 - 31,5; 2 - 40; 3 - 63;
4 - 80; 5 - 100; 6 - 630
7 - кліматичне виконання і категорія розміщення по ГОСТ 15150-69
Структура умовного позначення шинних мостів
ШМ - Х Х - У3
1 2 3 4
1 - шинний міст
2 - з роз'єднувачем
3 - Відстань між фасадами камер, мм:
1 - 2000; 2 - 2500; 3 - 3000
