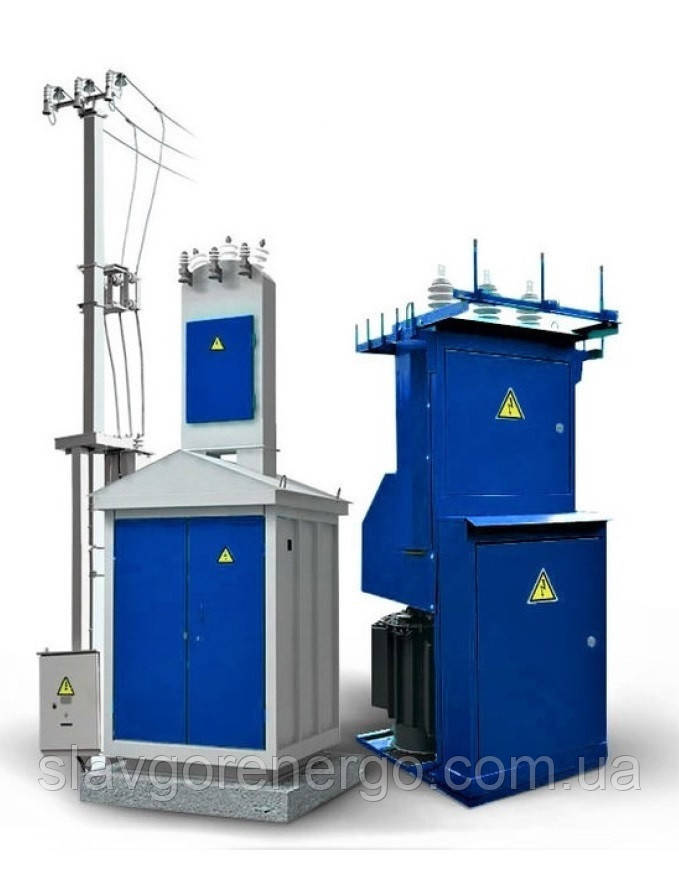

КТПС 40 стовпова трансформаторна підстанція

КТПС 40 кВА призначена для приймання електричної енергії трифазного змінного струму напругою 6 (10) кВ, перетворення її на напругу 380/220 В і живлення електроенергією споживачів у сільській місцевості.

Конструктивно стовпова трансформаторна підстанція встановлюється на залізобетонній стійці. На металоконструкції, укріпленій на стійці, встановлюється обладнання КТП:

- пристрій високої напруги (УВН);
- трансформатор;
- РУ низької напруги

УВН складається з двох рамок, на яких безпосередньо розміщується високовольтне обладнання. На верхній рамці встановлюються високовольтні ізолятори (3 шт.). На нижній рамці монтуються високовольтні запобіжники.

Металоконструкція виготовлена з листової сталі та покрита полімерним покриттям. Трансформатор кріпиться на висоті 3600 мм від рівня землі на металевому кронштейні.

Шафа розпочинання низької напруги також виготовляється з листової сталі та покривається порошковим фарбуванням. Встановлюється на висоті 1200-2000 мм, залежно від способу обслуговування.
