*** Насамперед акцентуємо Вашу увагу на тому, що для правильного прорахунку вартості трансформаторної підстанції потрібна однолінійна схема або проект, вартість залежить від комплектації та виробника комплектуючих. Як правило для низької сторони підстанції (НН) наша компанія використовує обладнання виробництва Siemens, Schneider, ETI, CNC, CHINT, Moeller, ПромФактор, АСКО та ін., для високої сторони (ВН) українського та європейського виробництва. Фахівці нашого підприємства проконсультують та допоможуть із правильним вибором комплектації.*

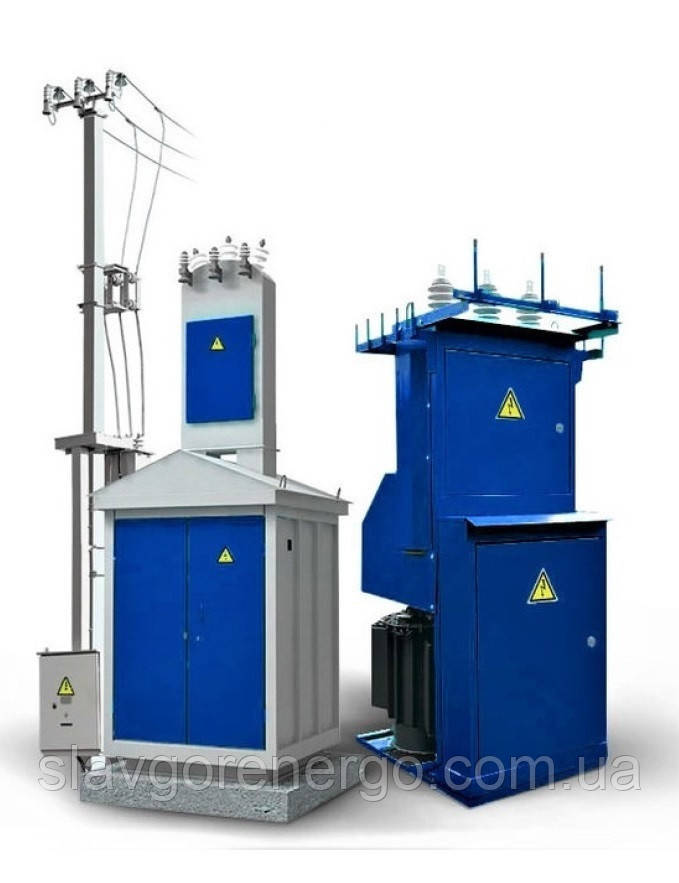

Комплектні трансформаторні підстанції
зовнішньої установки (КТПН).
Комплектні трансформаторні підстанції зовнішньої установки (КТПН) на напругу
до 10 кВ призначені для прийому, перетворення і розподілу електричної енергії
трифазного змінного струму частотою 50 Гц при номінальній напрузі 0,4 кВ та
глухозаземленою нейтраллю
Підстанції призначені для електропостачання напругою 0,4 кВ міських і
сільськогосподарських об'єктів, а також будівельних майданчиків.
Підстанції відповідають ТУ31.2.34861694-005:2008.
Підстанції виготовляються трьох типів:
I – для електропостачання окремих об'єктів;
II – для електропостачання об'єктів по кільцевій схемі електропостачання;
III – для електропостачання об'єктів при підключенні їх до ЛЕП 6(10) кВ.
Підстанції I і III типів виготовляються з комутаційним пристроєм по високій
стороні і без комутаційного пристрою по стороні високої напруги. Як
комутаційного пристрою використовується вимикач навантаження ВН або разьеденитель РВЗ.
Низьковольтний відсік комплектується панелями з вступним рубильником, запобіжниками,
трьома трансформаторами струму, трьома амперметрами, вольтметром, розподільними
рубильниками (РПС до 4шт) або автоматичними вимикачами (по опитувального листа
замовника).
Освітлення трансформаторного відсіку КТП здійснюється світильником з лампою
розжарювання 36 через понижуючий трансформатор ЯТП 220/36, встановлений у
низьковольтному відсіку підстанції.
Для обліку електроенергії встановлюється активний або активно-реактивний лічильник (по
опитувального листа замовника)
Додатково можлива установка трьох трансформаторів струму Т-0,66 або ТШН.
Комплектні трансформаторні підстанції КТПН виготовляються з різними
комбінаціями вводу-виводу:
- кабельный ввод – кабельный вывод;
- воздушный ввод – кабельный вывод;
- воздушный ввод – воздушный вывод.
Структура условного обозначения
Х КТП X Х ХХХ – ХХ / 0,4 – УХЛ1
1 2 3 4 5 6 7 8
1 – количество трансформаторов;
2 – комплектная трансформаторная подстанция наружной установки;
3- ГС- городских сетей;
Н- наружной установки;
4 – К – с коммутирующим устройством со стороны высшего напряжения;
М – мачтовая;
5 – мощность силового трансформатора, кВА;
6 – номинальное напряжение на стороне ВН, кВ;
7 – номинальное напряжение на стороне НН, кВ;
8 – вид климатического исполнения по ГОСТ15150-69;

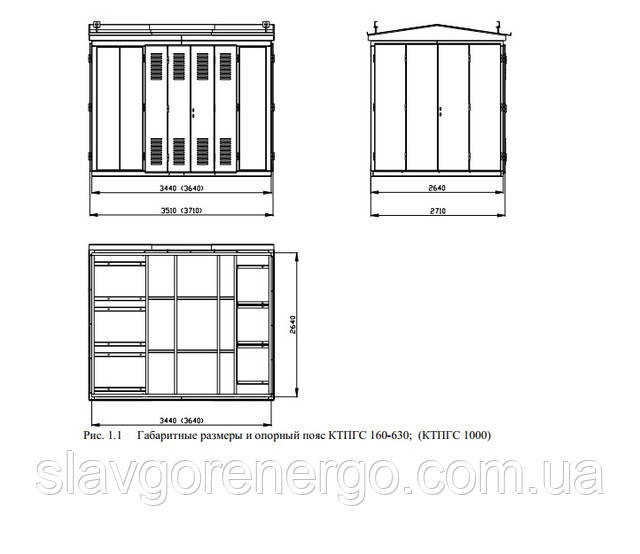

Подстанции комплектные трансформаторные
КТПГС.
Комплектные трансформаторные подстанции наружной установки проходного и тупикового типа
на напряжение до 10кВ мощностью 160, 250, 400, 630, 1000кВА предназначены для приема,
преобразования и распределения электрической энергии трехфазного переменного тока частотой
50Гц при номинальном напряжении 0.4кВ в одно – двух лучевой и петлевой схемах
электроснабжения городских электрических сетей в районах с умеренным климатом (от -45 до
+45°С).
Структура условного обозначения
Х КТПГС ХХХ – ХХ / 0,4 – У1
1 2 3 4 5 6
1 – количество трансформаторов;
2 – комплектная трансформаторная подстанция наружной установки для городских сетей;
3 – мощность силового трансформатора, кВА;
4 – номинальное напряжение на стороне ВН, кВ;
5 – номинальное напряжение на стороне НН, кВ;
6 – вид климатического исполнения по ГОСТ15150-69;
КТПГС поставляются в металлическом домике (2КТПГС – в двух домиках), с
вмонтированными в нее силовым трансформатором, шкафами со стороны высшего напряжения
(ВН) и низшего напряжения (НН), шкафом уличного освещения, блока счетчиков, и заменяют
подстанции, собираемые на месте монтажа из разрозненно поставляемых камер КСО, панелей
ЩО-90 и других изделий.
В высоковольтных шкафах установлены два выключателя нагрузки ВНА с пружинным
приводом, один разъединитель РВЗ (возможна установка трех выключателей ВНА по требованию
заказчика). В шкафу НН установлены рубильники с предохранителями или автоматические
выключатели, имеется общий учет электроэнергии и учет уличного освещения.
Вводы со стороны высшего напряжения – воздушные или кабельные, выводы со стороны низшего
напряжения – кабельные.
КТПГС монтируются на фундаменте.
Комплектные трансформаторные подстанции для городских сетей КТПГС соответствуют
ТУ 31.2.34861694-005:2008.
Вид климатического исполнения У1 по ГОСТ 15150-69
Основні | |
---|---|
Країна виробник | Україна |
Тип трансформатора | Понижуючий |
Рід установки | Відкрите повітря |
Конструкція трансформаторної підстанції | Кіоскова |
Кількість трансформаторів в станції | 1 |
Потужність трансформатора | 250 кВА |
Номінальна напруга на стороні вищої напруги | 10 кВ |
Номінальна напруга на стороні нижчої напруги | 4 кВ |
Спосіб приєднання станції до мережі | Тупикова |
Тип монтажу підстанції | Опорна |
Термін служби | 25 років |
Кількість фаз | 3 |
Частота струму | 50 Гц |
