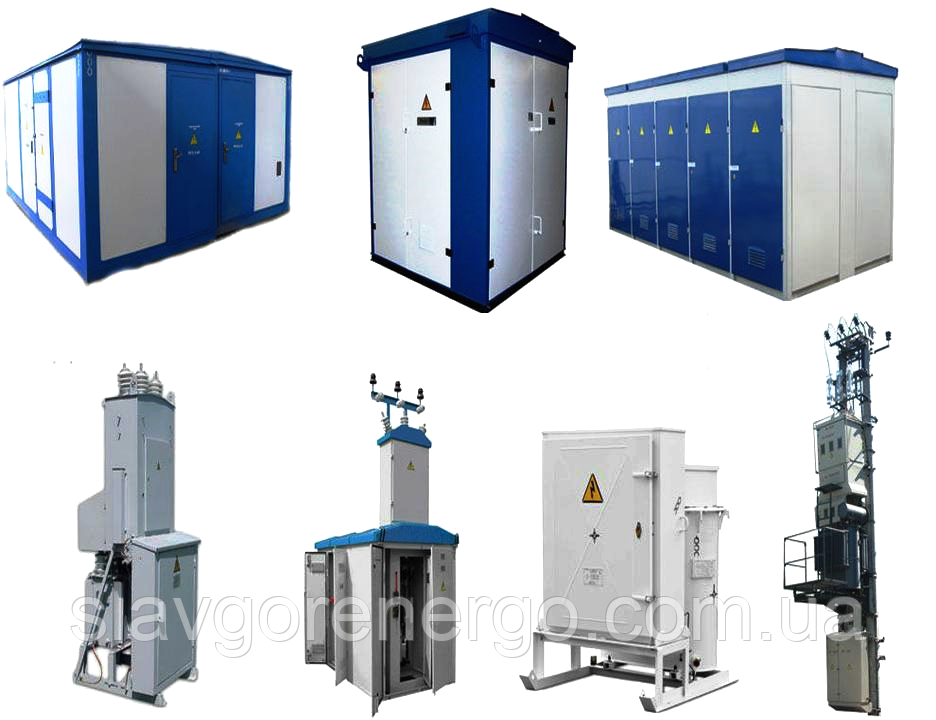

КТПММ-160, 250, 400, 630, 1000 кВа -Трансформаторна підстанція міських мереж (тупікова/прохідна)

*** Насамперед акцентуємо Вашу увагу на тому, що для правильного прорахунку вартості трансформаторної підстанції потрібна однолінійна схема чи проект, вартість залежить від комплектації та від виробника комплектуючих. Як правило, для низької сторони підстанції (НН) наша компанія використовує обладнання виробництва Siemens, Schneider, ETI, CNC, CHINT, Moeller, ПромФактор, АСКО та ін., для високої сторони (ВН) українського та європейського виробництва. Фахівці нашого підприємства проконсультують та допоможуть із правильним вибором комплектації.***

Комплектні трансформаторні підстанції
КТПММ (міських мереж).

Комплектні трансформаторні підстанції зовнішньої установки прохідного і тупикового типу на напругу до 10кВ потужністю 160, 250, 400, 630, 1000кВА призначені для прийому, перетворення і розподілу електричної енергії трифазного змінного струму частотою 50Гц при номінальній напрузі 0.4 кВ в одно – двох променевої і петлевий схемах електропостачання міських електричних мереж в районах з помірним кліматом (від -45 до +45°С).

Структура умовного позначення
Х КТПММ ХХХ – ХХ / 0,4 – У1
1     2         3        4     5       6
1 – кількість трансформаторів;
2 – комплектня трансформаторна підстанція зовнішноьї установки для міських мереж;
3 – потужність силового трансформатора, кВА;
4 – номінальна напруга на стороні ВН, кВ;
5 – номінальна напруга на стороні НН, кВ;
6 – вид кліматичного виконання по ГОСТ15150-69;
КТПММ постачаютьсяя в металевому будиночку (2КТПММ – у двох будиночках), з
вмонтованими в неї силовим трансформатором, шафами з боку вищої напруги (ВН) і нижчої напруги (НН), шафою вуличного освітлення, блоку лічильників, і замінюють підстанції, що збираються на місці монтажу з розрізнено поставляються камер КСО, панелі ЩО-90 і інших виробів.

У високовольтних шафах встановлені два вимикача нагрузки ВНА з пружинним приводом, один роз'єднувач РВЗ (возможна установка трьох вимикачів ВНА за вимогою замовника). У шафі НН встановлені рубильники з охоронцями або автоматичні вимикачі, є загальний учет електроенергії та учет вуличного освітлення. Виводи з боку вищого напруги – повітряні або кабельні, виводи зі сторони вищого напруги – кабельні.
КТПГС монтуються на фундаменті.
Вид кліматичного виконання У1 і регламентуються за ГОСТ 15150-69.
