334 000 ₴/т
Т - трифазний трансформатор
М - маслонаполненный
Г - герметичний
з - з захистом за допомогою азотної подушки
400,630,1000,1600,2500 - номінальна потужність, кВ А
6,10, 35 - клас напруги обмотки ВН, кВ.
0.4,0.69 - клас напруги обмоток НН, кВ.
У1 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69
Застосовуються в КТП, ПС, РУ і т. п.
Конструктивні особливості
Трансформатори ТМЗ мають азотну подушку, яка забезпечує захист масла від окислення і компенсує температурні коливання обсягу масла.
Для вимірювання температури верхніх шарів масла в баку встановлюється термометричний сигналізатор.
Для контролю внутрішнього тиску і сигналізації про гранично допустимі величини тиску встановлюється моновакуумметр.
Для захисту встановлюється запобіжна діафрагма, яка спрацьовує при досягненні в баку тиску 0,75 атмосфер, і гази виходять назовні.
| ТАБЛИЦЯ ТРАНСФОРМАТОРІВ ТМЗ | |||||
| Найменування | Довжина,мм | Ширина,мм | Висота,мм | Маса масла,кг | Загальна маса, кг |
| ТМЗ-400 | 1700 | 1240 | 1390 | 630 | 1800 |
| ТМЗ-630 | 1950 | 1255 | 1605 | 660 | 2690 |
| ТМЗ-1000 | 2165 | 1270 | 1820 | 700 | 3570 |
| ТМЗ-1600 | 2355 | 1430 | 2060 | 1660 | 5050 |
| ТМЗ-2500 | 2530 | 1500 | 2580 | 1800 | 6830 |
| Користувальницькі характеристики | |
|---|---|
| Код моделі | 140 |

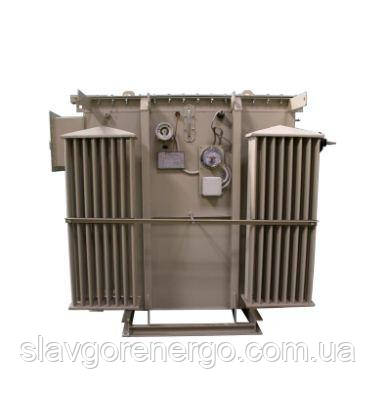

ТМЗ-630/6; 10/ 0,4 У1 - силовий трансформатор
