ТМГ - 400 кВа /6;10/ 0,4 - силовий трансформатор

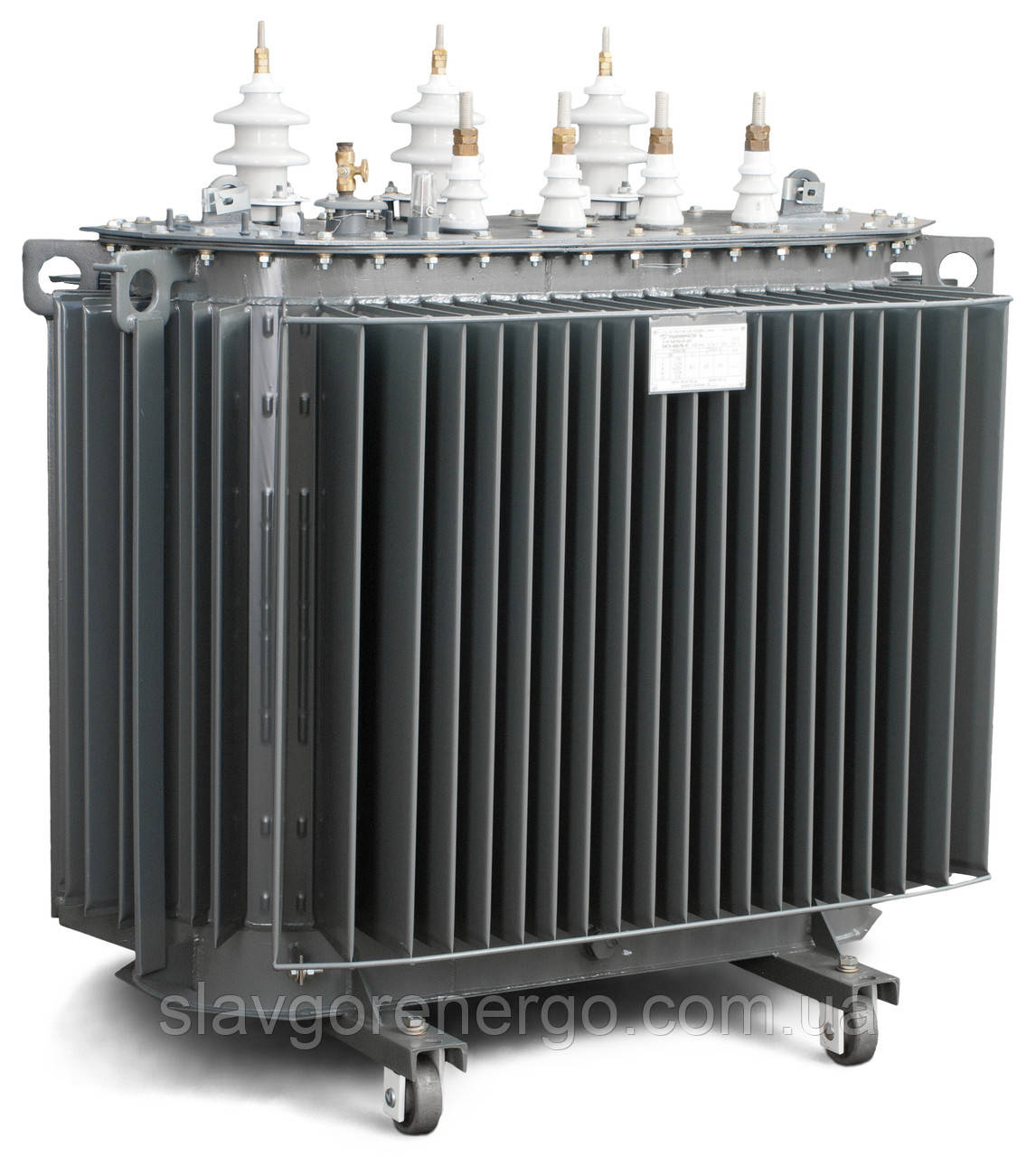

Трансформатор силовий ТМГ - 400 кВа.

Герметичні силові масляні трифазні трансформатори ТМГ-400 служать для роботи в енергетичних мережах споживачів і забезпечення власних потреб енергооб'єктів. Для ступінчастого регулювання напруги трансформатор ТМГ-400 комплектується пристроєм ПБЗ (перемикання без збудження), яке має 5 ступенів з діапазоном регулювання 2х2,5% від номінальної напруги. Для перемикання ступенів ПБЗ потрібно повністю знімати напругу з усіх висновків трансформатора ТМГ 400. Термін служби даного трансформатора становить не менше 25 років при дотриманні всіх вимог і рекомендацій керівництва по експлуатації.

Технічні характеристики трансформатора ТМГ 400

Конструкція трансформатора включає герметичний бак прямокутної форми без маслорасширительного бачка. Заливка масла в бак проводиться після процедури дегазації в умовах глибокого вакууму. За рахунок цього масло не має контакту з навколишнім середовищем, тому виключені процеси окислення, зволоження і утворення шламу. При температурному розширенні масла відбувається деформація гофрованого бака, що служить компенсацією цих розширень.

Використання сучасних технологічних процесів обробки та конструкційних матеріалів з покращеними магнітними характеристиками дозволяє значно знизити втрати трансформатора ТМГ 400. Він має низькі втрати холостого ходу, які становлять 410Вт при струмі 1,2% від номінального значення. З'єднання обмоток виконано за схемою У/Ун-0 або Д/Ун-11. На замовлення доступні трансформатори ТМГ з високою обмоткою напруги на 6 кВ або 10 кВ, обмоткою низької напруги 0,4 кВ.

Трансформатор ТМГ-400 має ряд переваг, головні з яких:

• Значне зниження шуму. Забезпечується застосуванням технології попереднього обпресування обмоток.
• Відсутність шлюбу. Нові методи ультразвукової діагностики зварювальних швів дозволяють на етапі виготовлення визначити внутрішні дефекти бака.
• Чи не вимогливість у догляді. Трансформатор ТМГ 400 не вимагає регенерації олії, проведення профілактичних ремонтів та ревізії протягом усього періоду експлуатації.
• Можливість контролю рівня олії. Для точного контролю значення олії використовують скляний покажчик на стінці бака.
• Наявність спеціальних гаків під верхньою рамою бака. Вони забезпечують зручність підйому трансформатора у зборі або баку окремо.
• Безпека експлуатації. Спеціальний запобіжний клапан забезпечить компенсацію температурного розширення у разі різких перепадів.
