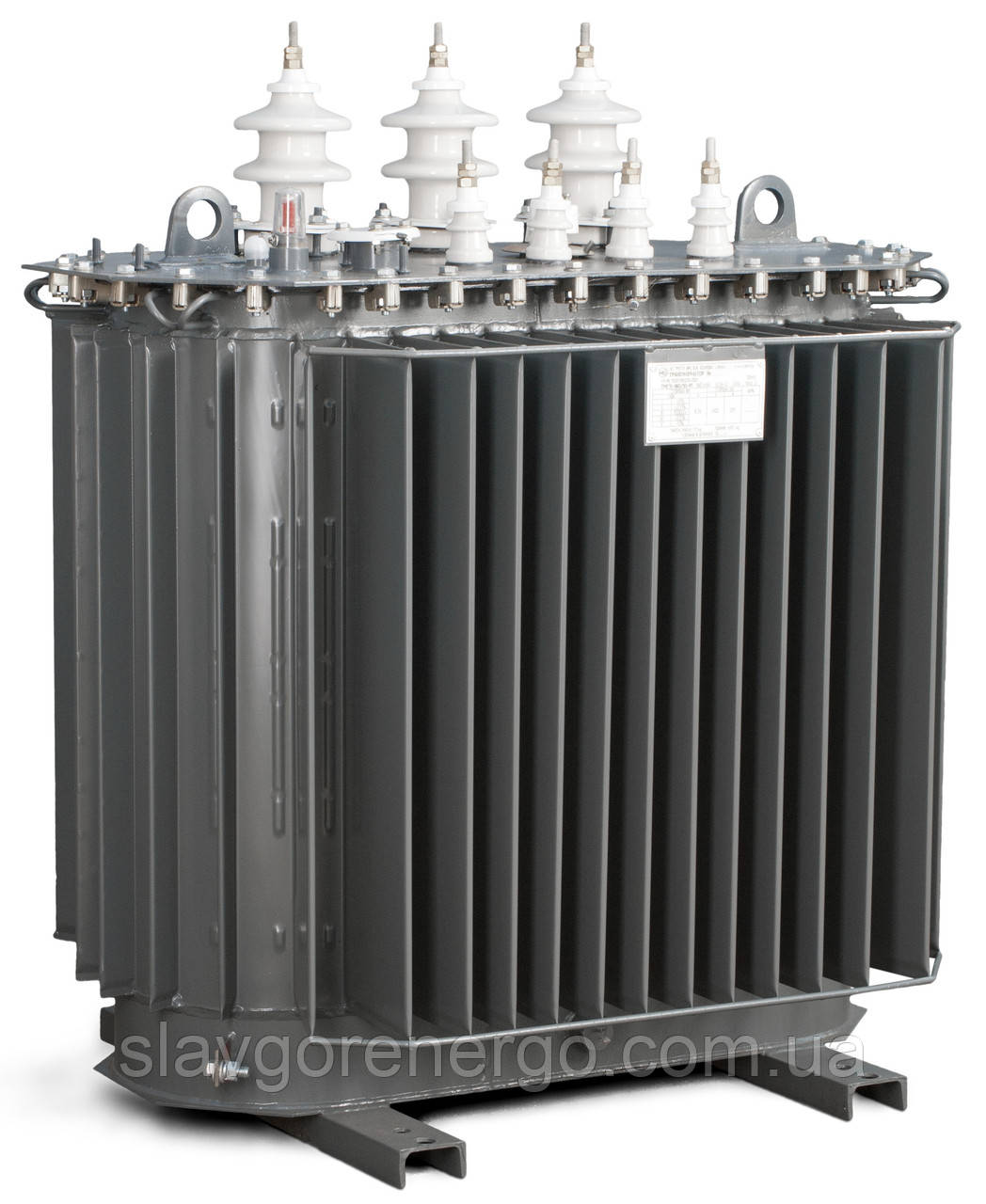

ТМГ- 160 кВа/6;10/ 0,4 — силовий трансформатор

Технічні характеристики трансформатора ТМГ 160

На відміну від класичної конструкції трансформаторів з оливорозширювачем, трансформатор ТМГ 160 має герметичний бак із гофрованими стінками. Він не має повітряної подушки, а силовий бак заповнюється олією в умовах глибокого вакууму. Конструкція силового бака трансформаторів ТМГ 160 складається з таких елементів:

• Дно з опорними швелюрами.
• Сталеві гофровані стінки.
• Петлі для транспортування.
• Активна частина.
• Вводи високої та низької напруги.
• Привод перемикача ПБВ.
• Запобіжний клапан.

Трансформатор ТМГ 160 має низькі питомі втрати холостого ходу та короткого замикання. Так, під час роботи на холостому ходу потужність його втрат становитиме всього 410 Вт, що на лад нижче, ніж у аналогічних трансформаторів негерметичного виконання. Номінальна напруга низького боку становить 0,4 кВ, а для обмотування високої напруги можливі два типових виконання: 6 кВ і 10 кВ. З'єднання обмоток трансформатора ТМГ 160 виконує за схемою У/Ун — 0.

Переваги трансформаторів ТМГ-160

Трансформатор ТМГ 160 має велику кількість важливих переваг:

1. Без прямого контакту трансформаторної олії з довкіллям забезпечує його високі діелектричні якості завдяки тому, що немає зволоження, окиснення й утворення осаду.
2. Упродовж усього терміну експлуатації герметичний трансформатор не потребує профілактичних ремонтів, ревізії та відбору проб оливи.
3. Усі ущільнення оливопроводів виконують із гуми стійкою до дії оливи.
4. Наявність спеціального запобіжного клапана виключає утворення тиску понад установленої норми.
5. За узгодженням із замовником встановлюють спеціальний мановакууметр, який забезпечує точний контроль за тиском усередині бака.
