ТМГ - 100 кВа /6;10/ 0,4 - силовий трансформатор

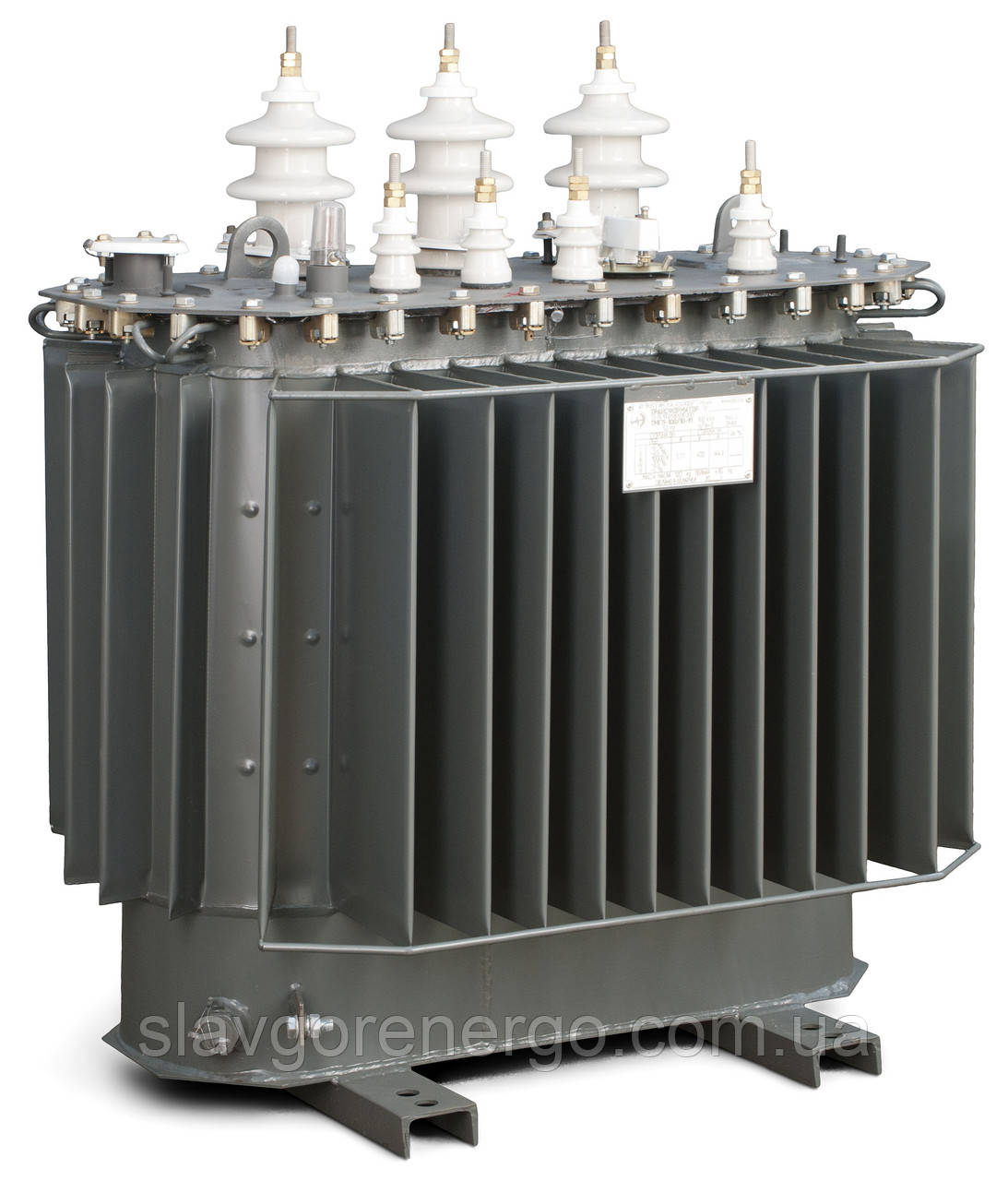

Трансформатор ТМГ-100

Герметичний масляний силовий трансформатор ТМГ 100 застосовують для перетворення електричної енергії в електричних мережах споживачів та власних потреб підстанцій. Він може монтуватися як на вулиці, так і всередині приміщень. Трансформатори ТМГ 100 дуже добре себе зарекомендували при експлуатації в помірному і холодному кліматі. Вони не розраховані для роботи в наступних випадках, коли:

• вміст пилу в навколишньому середовищі спостерігається в гранично високих концентраціях;
• монтаж здійснюється на висоті понад 1000 метрів вище рівня моря;
• спостерігається регулярне вплив вібрацій і механічних ударів.

Технічні характеристики трансформатора ТМГ-100

Трансформатор ТМГ-100 оснащують також регулятором напруги без збудження (ПБЗ), що забезпечує можливість зміни напруги на низькій стороні в межах ±5% від номінального значення. Перемикання ПБЗ на силовому трансформаторі здійснюють у відключеному від напруги стані. Компенсація температурних змін обсягу трансформаторного масла відбувається за рахунок пластичної деформації гофрованих стінок бака. Перед здачею замовнику трансформаторів ТМГ 100 на заводі виготовлювачі проводять механічні випробування, метою яких є підтвердження робочого ресурсу на термін 25 років.

Використання сучасних електротехнічних матеріалів високої якості дозволило значно скоротити втрати трансформаторів на холостому ході. При струмі холостого ходу 1,5 % від номінального значення втрати становитимуть лише 270 Вт. В даний час доступні трансформатори ТМГ 100 з обмоткою високої напруги на 10кВ та 6кВ. Напруга обмотки нижчої напруги завжди становить 0,4 кВ. З'єднання обмоток виконано за схемою У/Ун-0 або Д/Ун-11.

Переваги трансформаторів ТМГ 100
Трансформатор ТМГ 100 має такі переваги:

• Гофрований бак створює велику поверхню для природного охолодження, що дозволяє відмовитись від пристроїв примусового охолодження.
• За рахунок високого рівня герметизації силового бака, трансформаторна олія не має контакту з навколишнім повітрям. Це виключає його зволоження, окислення та утворення шламу.
• Протягом усього терміну експлуатації трансформатори ТМГ 100 не потребують технічного обслуговування та регенерації масла.
• Наявність спеціальних котків дозволяє переміщати трансформатор у поздовжньому та поперечному напрямку.
• Спеціальний запобіжний клапан забезпечує захист від перевищення тиску усередині бака заданого значення.
