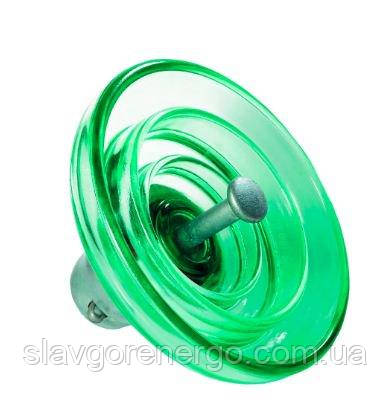

Ізолятор ПС-160Д

ОПИС:

П - підвісний

С - матеріал ізоляційної деталі (стекло)
70, 120, 160 - мінімальне механічне навантаження, кН
Б, Д, Е - індекс модернізації ізолятора

Ізолятори лінійні підвісні скляні серії ПС застосовуються для електричної ізоляції та кріплення незахищених проводів та грозозахисних тросів, повітряних ЛЕП та ВРУ підстанцій високої напруги 110-750 кВ. На високовольтних лініях електропередач використовують гірлянди, які складаються з почергово з'єднаних ізоляторів. Кількість ізоляторів у гірлянді залежить від класу напруги лінії, а також від того яка конструкція опори, тип ізолятора і не менш важливо від умов експлуатації та навколишнього середовища. На дерев'яних опорах напругою 35 кВ встановлюються всього два підвісні ізолятори ПС у гірлянді; на металевих опорах зазвичай на один-два ізолятори більше. Для того щоб гірлянди міцно трималися і не розчепилися стрижень у пазу шапки фіксується спеціальним замком.
