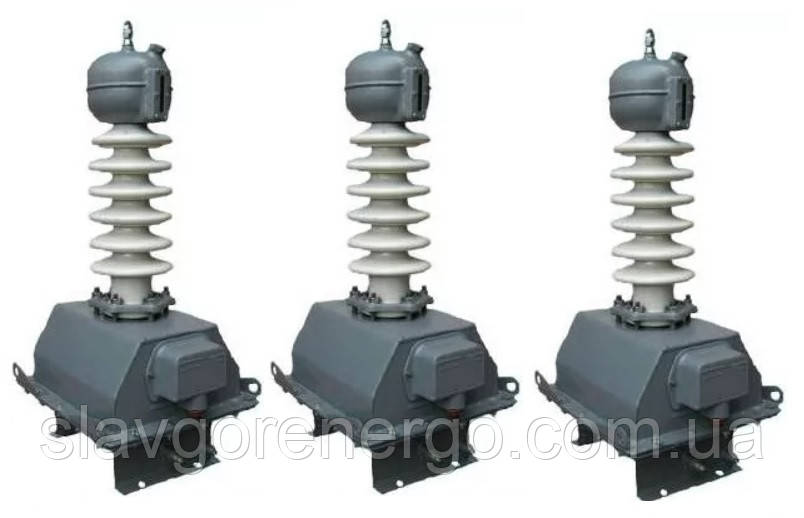

Трансформатор ЗНОМ-35 - це однофазний трансформатор напруги, що заземлюється. Застосовується для зниження високої первинної напруги до значень, придатних для вимірювань.
Особливості трансформаторів ЗНОМ-35:
- Потужність у класах точності:
- Клас точності 0,5: 0,15 кВА.
- Клас точності 1: 0,25 кВА.
- Клас точності 3: 0,6 кВА.
- Гранична потужність: 1,0 кВА.
- Номінальна напруга обмоток:
- ВН: 35/√3 кВ (27,5 кВ).
- НН основний: 0,1/√3 кВ (0,1 кВ).
- НН додаткової: 0,1/3 кВ (0,127 кВ).
Під час замовлення вказується відповідна напруга первинної обмотки.
Основні технічні характеристики трансформатора ЗНОМ-35:
| Найменуванняе параметра |
Величина |
|
Значення номінальної напруги первинної обмотки, В
|
35000/√3
|
| Значення номінальної напруги основної вторинної обмотки, В |
100/√3 |
|
Значення номінальної напруги додаткової вторинної обмотки, В
|
100/3 |
|
Значення найбільшої робочої напруги, В
|
36000/√3 |
|
Значення номінальної потужності основної вторинної обмотки, ВА при роботі в класах точності
0,5
1
3
|
150
250
600
|
|
Значення номінальної потужності додаткової вторинної обмотки, при напрузі 100В
|
600 |
|
Значення граничної потужності трансформатора поза класом точності, ВА
|
1000 |
| Значення частоти змінного струму, Гц |
50 |
| Схема та група з'єднань обмоток |
1/1/1-0-0 |
| Маса, кг |
78 |
