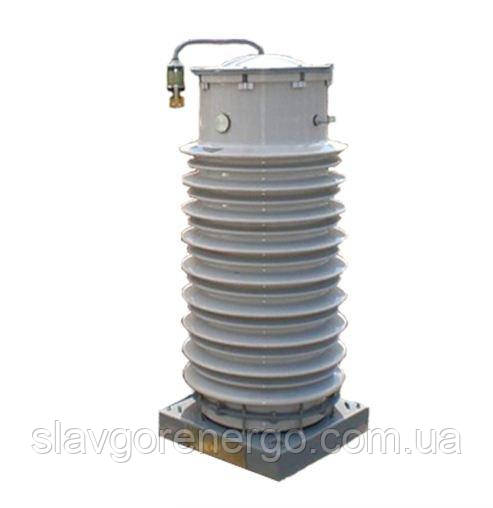

Трансформатори напруги серії НКФ та НКФ-М
Вимірювальні трансформатори напруги серії НКФ і НКФ-М однофазні, індуктивні, масляні, зовнішньої установки, у фарфоровій покришці для включення в мережі з номінальною напругою від 66 до 500 кВ.
Трансформатори напруги виконані за каскадною схемою, на клас напруги 66, 110 та 132 кВ – одноблочні, на 150, 220 та 330 кВ – двоблочні, а на 400 та 500 кВ – триблочні.
Конструкція: Трансформатори складаються з одного, двох або трьох блоків. Кожен блок складається із стрижневого магнітопроводу з двома стрижнями. Первинна обмотка рівномірно розподілена по всіх стержнях магнітопроводів. Вторинні обмотки, основні та додаткова, розташовані на нижньому стержні нижнього магнітопроводу, що має найменший потенціал по відношенню до землі (один кінець первинної обмотки заземлюється). На інших стрижнях розміщені також проміжні - обмотки, що вирівнює і сполучна, необхідні для рівномірного розподілу навантаження вторинних обмоток по всіх стержнях.
Розшифрування маркування трансформатора:
Н-трансформатор напруги
К - каскадний
Ф — порцелянова покришка
110,132,220,330,400,500 — номінальна напруга, кВ.
У1 — кліматичне виконання й категорія розміщення за ГОСТом 15150-69
Застосовуються в зовнішніх ПС і РК напругою 110 кВ. і вище
Основні технічні характеристики трансформатора НКФ-110-:
|
Найменування параметру |
Величина |
|
Значення номінальної напруги первинної обмотки, В |
110000/√3 |
|
Значення найбільшої робочої напруги, В |
123000/√3 |
|
Значення номінальної напруги основної вторинної обмотки, В |
100/√3 |
|
Значення номінальної напруги додаткової вторинної обмотки, В |
100 |
|
Значення номінальної потужності основної вторинної обмотки, ВА при роботі в класах точності 0,5 1 3 |
400 1200 |
|
Значення номінальної потужності додаткової вторинної обмотки, ВА, під час роботи у класі точності 3Р |
1200 |
|
Значення граничної потужності трансформатора поза класом точності, ВА |
2500 |
|
Значення частоти змінного струму, Гц |
50 або 60 |
|
Мінімальне нормоване значення питомої довжини шляху витоку, мм/кВ |
22,5 |
|
Значення випробувального напруження грозового імпульсу внутрішньої ізоляції, кВ - Повний імпульс - зрізаний імпульс |
480 550 |
|
Значення випробувального напруження грозового імпульсу зовнішньої ізоляції, кВ - Повний імпульс - зрізаний імпульс |
460 570 |
|
Значення однохвилинної випробувальної напруги внутрішньої ізоляції, кВ |
230 |
|
Значення однохвилинної випробувальної напруги зовнішньої ізоляції при плавному підйомі, кВ - у сухому стані - під дощем |
280 215 |
|
маса, кг повна масла |
560 155 |
| Основні | |
|---|---|
| Функціональне призначення | Вимірювальний |
| Наявність корпусу | Так |
| Тип корпусу | Герметично закритий |
| Кількість фаз | 1 |
| Спосіб охолодження обмоток | Масляний |
| Матеріал обмотки | Алюміній |
| Маса | 560 кг |
| Гарантійний термін | 36 міс |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Код моделі | 140 |
Трансформатори напруги НКФ-110 кВ
