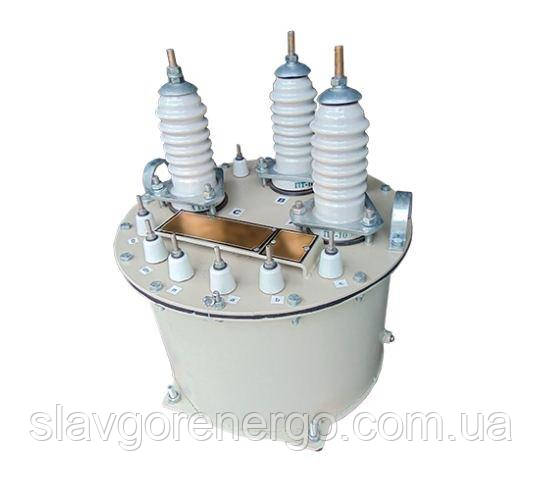

Трансформатори напруги НАМІ-10 У3

Трансформатори НАМІ-10 поставляються із заводською гарантією, метрологічною повіркою та наявністю модуля B та F, що свідчить про внесення трансформаторів до держреєстру вимірювальної техніки України. Завдяки наявності комплектуючих на складі термін виготовлення трансформаторів становить від 3 до 7 днів. Наша компанія є платником ПДВ і працює за безготівковим розрахунком. Для оптових покупців існує гнучка система знижок.

Також запрошуємо до співпраці комерційні компанії та виробників щитового обладнання та трансформаторних підстанцій.

Опис:

Структура умовного позначення НАМІ-10.

Н - трансформатор напруги;
А - антирезонансний;
М - природна циркуляція повітря й олії;
І - для контролю ізоляції та мережі;
10 - клас напруги первинного обмотування, кВ;
Категорія розміщення за ГОСТ 15150-69.

Трансформатор НАМІ-10 являє собою з'єднані конструктивно в єдине ціле два триобмоткові трансформатори, первинні обмотки одного з яких призначені для увімкнення на лінійні напруги АВ і ВС, а первинна обмотка іншого трансформатора (заземлюваного) входить на фазне напруження ВХ.
Магнітопровід трансформатора вимірювального НАМІ-10, що входить до лінійних напруги, зібраний із пластин електротехнічної сталі.
Магнітопровід заземлювального трансформатора зібраний із пластин конструкційної сталі. На стрижнях магнітопроводів розташовані обмотки із ізоляцією. Магнітопроводи з насаженими на них обвитками поміщені в бак, залитий трансформаторною оливою.
Бак трансформатора зварений із листової сталі. Виведення трансформатора мають позначення, аналогічні позначенням трифазного трансформатора, за винятком позначення введення 0 з боку ВН, яке замінено на Х.

Особливості трансформаторів НАМІ-10:

• Номінальні напруги обмоток:
  • ВН: 10 кВ.
  • НН основний: 0,1 кВ.
  • НН додаткової: 0,1/3 кВ.
• Потужність вторинних обмоток:
  • Основне: 75 ВА.
  • Додатковий: 30 ВА.
• Гранична потужність трансформатора: 1,0 кВА.
• Гранична потужність додаткової вторинної обмотки: 100 ВА.
• Клас точності в номінальному режимі: 0,2.
