Трансформатор ТФЗМ-П-170-I-II
влево
  • Трансформатор ТФЗМ-П-170-I-II, фото 3
вправо

Трансформатор ТФЗМ-П-170-I-II

  • В наявності

260 000 ₴

+380 (95) 063-74-70
ВІДДІЛУ ПРОДАЖУ
  • +380 (96) 937-57-78
    ВІДДІЛУ ПРОДАЖУ
Опис
Характеристики

Наявність сертифікату, модуль В.

**Трансформатори є складним технічним обладнанням. Іноді виготовлення трансформатора можливе лише на підставі детального технічного завдання. Для полегшення складання замовником технічного завдання трансформаторів розроблено спеціальні опитувальні листи. Вони дозволяють звести складне завдання вибору трансформатора до заповнення опитувального листа на трансформатор струму, напруги або силовий трансформатор. При необхідності може бути наданий зразок заповнення опитувального листа. Для замовлення трансформатора достатньо коректно заповнити опитувальний лист і надіслати його електронною поштою.

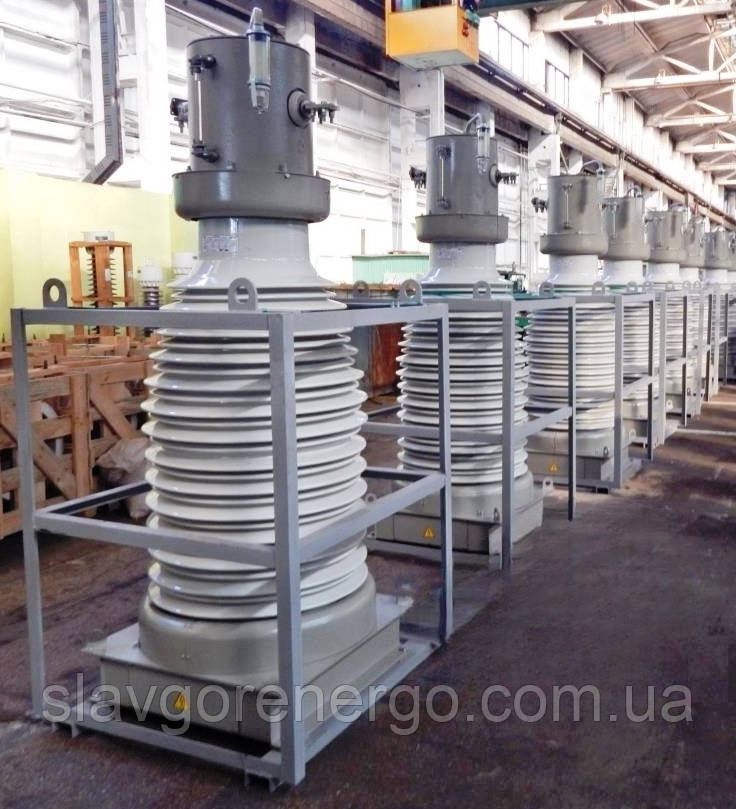

Трансформатор ТФЗМ-110 (ТФЗМ-123 III-V) — це однофазний оливний вимірювальний трансформатор струму із зовнішньою порцеляновою ізоляцією. Слугує для зменшення високих первинних значень струму до значень придатних для вимірювань, виробляє сигнал вимірювальної інформації для електровимірювальних приладів, а також ланцюгів релейного захисту та автоматики. Трансформатори струму серії ТФЗМ виготовляються в однокаскадній конструкції. В ролі зовнішньої ізоляції трансформатора виступає порцелянова покришка.

Трансформатори ТФЗМ мають такі переваги:

- широкий асортимент продукції по номінальному первинному струму та класу точності (0,2; 0,5; 0,2S; 0,5S; 5Р; 10Р);
- можливість виготовлення виробів з будь-яким поєднанням класу точності та номінального вторинного навантаження;
- висока надійність та точність вимірювання.

РОЗШИФРОВКА МАРКУВАННЯ ТРАНСФОРМАТОРА:

Т - трансформатор тока
Ф — фарфорова покришка
З — вторинна обмотка ланцюгового типу
М — маслонаповнений
35,110,220,500 — номінальна напруга, кВ.
А, Б, В — категорія ступеня забруднення зовнішньої ізоляції
5,10,15,20, 30, 40, 50, 75,100,150, 200,300,400,500,600,800, 1000 — номінальний первинний струм, А.
5 — номінальний вторинний струм, А.
0,5;0,5s;0,2;0,2s — клас точності вторинної обмотки для вимірювання
У1 — кліматичне виконання й категорія розміщення за ГОСТом 15150-69

Застосовуються в зовнішніх ПС і РП напругою 35 кВ і вище.

Технические характеристики трансформатора тока ТФЗМ-110:

Параметр ТФЗМ 110Б-1-1П-У1 ТФЗМ 110Б-3-1П-У1 ТФЗМ 110Б-4-1П-У1
Номінальний первинний струм, А 50-100; 75-150; 100-200; 150-300; 200-400; 300-600; 400-800 750-1500; 1000-2000 750-1500; 1000-2000 100; 150; 200; 300; 400; 600; 750; 1000; 1200; 1500; 2000
Номінальний вторинний струм, А 5 1 или 5 1 или 5
Клас точності 0,2; 0,5; 0,2S; 0,5S; 5Р; 10Р 0,2; 0,5; 0,2S; 0,5S; 5Р; 10Р 0,2; 0,5; 0,2S; 0,5S; 5Р; 10Р
Кіл. захисних обмоток 2 2 3
Кіл. вимірюв. обмоток 1 1 1



Основні
Функціональне призначенняВимірювальний
Тип корпусуРозбірної
Кількість ступенів трансформаціїОдноступінчатий
ІзоляціяПорцелянова
Частота струму50 Гц
Напруга150 кВ
Країна виробникУкраїна
Користувальницькі характеристики
Код моделі140
