від 42 000 ₴
Наявність сертифікату, модуль В.
**Трансформатори є складним технічним обладнанням. Іноді виготовлення трансформатора можливе лише на підставі детального технічного завдання. Для полегшення складання замовником технічного завдання трансформаторів розроблено спеціальні опитувальні листи. Вони дозволяють звести складне завдання вибору трансформатора до заповнення опитувального листа на трансформатор струму, напруги або силовий трансформатор. При необхідності може бути наданий зразок заповнення опитувального листа. Для замовлення трансформатора достатньо коректно заповнити опитувальний лист і надіслати його електронною поштою.
Трансформатор ТФЗМ-35 (ТФЗМ-40,5 II-I) — це однофазний оливний вимірювальний трансформатор струму із зовнішньою порцеляновою ізоляцією. Слугує для зменшення високих первинних значень струму до значень придатних для вимірювань, виробляє сигнал вимірювальної інформації для електровимірювальних приладів, а також ланцюгів релейного захисту та автоматики. Трансформатори струму серії ТФЗМ виготовляються в однокаскадній конструкції. В ролі зовнішньої ізоляції трансформатора виступає порцелянова покришка.
Трансформатори ТФЗМ мають такі переваги:
- широкий асортимент продукції по номінальному первинному струму та класу точності (0,2; 0,5; 0,2S; 0,5S; 5Р; 10Р);
- можливість виготовлення виробів з будь-яким поєднанням класу точності та номінального вторинного навантаження;
- висока надійність та точність вимірювання.
РОЗШИФРОВКА МАРКУВАННЯ ТРАНСФОРМАТОРА:
Т - трансформатор тока
Ф — фарфорова покришка
З — вторинна обмотка ланцюгового типу
М — маслонаповнений
35,110,220,500 — номінальна напруга, кВ.
А, Б, В — категорія ступеня забруднення зовнішньої ізоляції
5,10,15,20, 30, 40, 50, 75,100,150, 200,300,400,500,600,800, 1000 — номінальний первинний струм, А.
5 — номінальний вторинний струм, А.
0,5;0,5s;0,2;0,2s — клас точності вторинної обмотки для вимірювання
У1 — кліматичне виконання й категорія розміщення за ГОСТом 15150-69
Застосовуються в зовнішніх ПС і РП напругою 35 кВ і вище.
Технічні характеристики трансформатора струму ТФЗМ-35:
| Параметри | ТФЗМ 35А | ТФЗМ 35Б |
|---|---|---|
| Номінальний первинний струм, А | 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000 | 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1200; 1500; 2000 |
| Номінальний вторинний струм, А | 5 | 5 |
| Клас точності | 0,2; 0,5; 0,2S; 0,5S; 5Р; 10Р | 0,2; 0,5; 0,2S; 0,5S; 5Р; 10Р |
| Кількість захисних обмоток | 1 | 2 |
| Кількість вимірювальних обмоток | 1 | 1 |
| Струм термічної стійкості, kA | 0,6; 0,7; 1,1; 1,5; 1,9; 2,3; 3,5; 5,8; 7; 11,6; 15; 22; 30; 37 | 0,7; 1; 1,5; 2,1; 2,3; 3,5; 4,7; 7; 10,5; 15; 21; 31; 30; 37; 39; 41; 55 |
| Струм електродинамічної стійкості, kA | 3; 4; 6; 8; 10; 15; 21; 31; 42; 63; 84; 127; 107; 134 | 3; 4; 6; 8; 10; 15; 21; 31; 42; 63; 84; 127; 107; 134; 120; 106; 141 |
| Маса з маслом, кг | 200 | 330 |
| Основні | |
|---|---|
| Функціональне призначення | Вимірювальний |
| Тип корпусу | Розбірної |
| Максимальний первинний струм | 1000 А |
| Кількість ступенів трансформації | Одноступінчатий |
| Тип монтажу | Опорний |
| Ізоляція | Порцелянова |
| Частота струму | 50 Гц |
| Мінімальний первинний струм | 15 А |
| Напруга | 35 кВ |
| Вторинний струм | 5 А |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Код моделі | 140 |

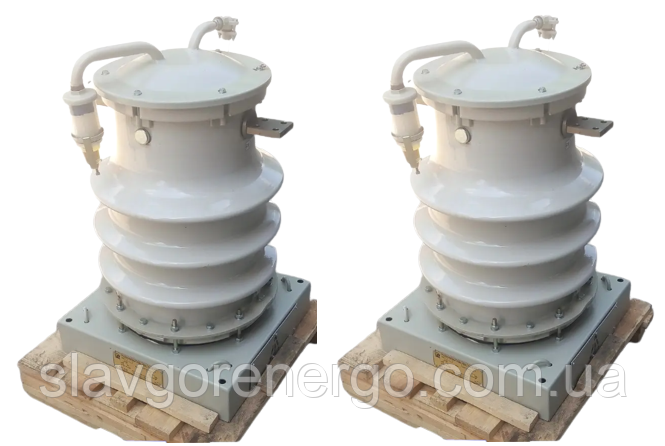

Трансформатор ТФЗМ-35 кВ "Б"
