Опис

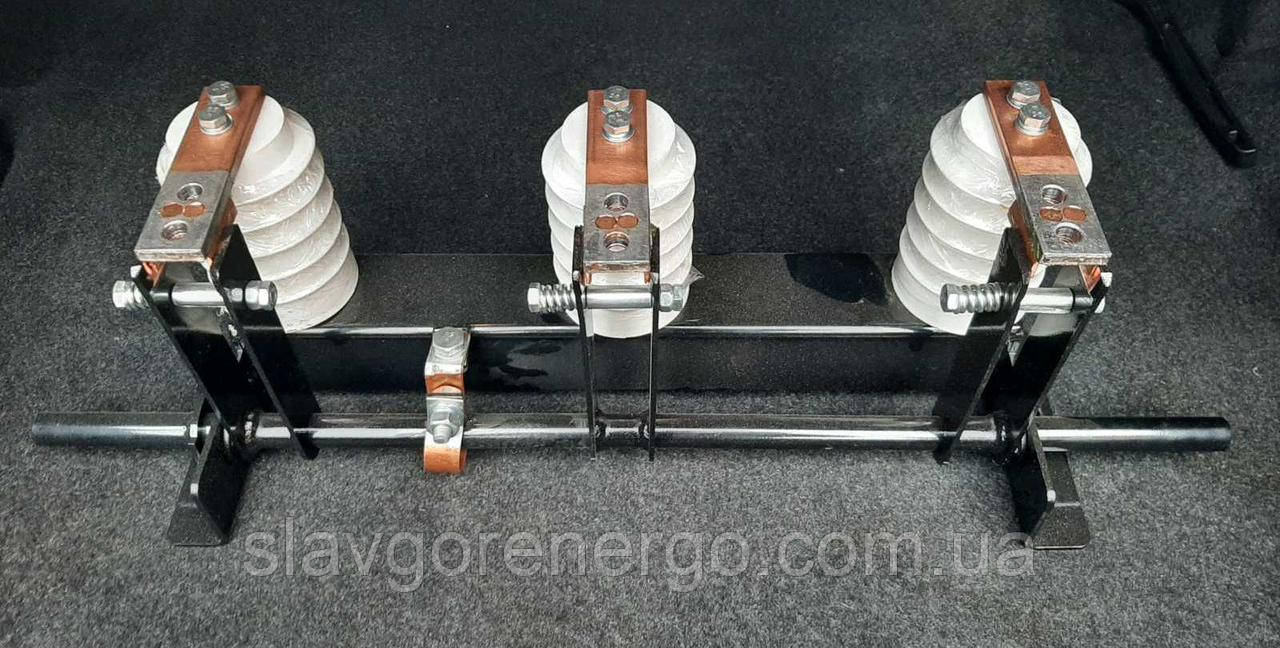

Призначений для включення і відключення ділянок електричного ланцюга напругою до 10 кВ без навантаження, а так само для заземлення відключених ділянок за допомогою стаціонарного заземлювача.
РОЗШИФРОВКА МАРКУВАННЯ ЗАЗЕМЛЮВАЧА:
ЗР - заземлювач рубає.
10 - номінальна напруга, кВ.
400/630 - номінальний струм, А
У3 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Найменування |
Позначення |
Значення |
| Число полюсів |
-- |
3 |
| Номінальна напруга, (Uном/Uнр) |
кВ |
10/12 |
| Номінальний робочий струм, (Іном) |
А |
400, 630 |
| Граничний струм термічної стійкості, (Іт) |
кА |
400А – 16
630А – 20
1000А – 31,5 |
| Струм електродинамічної стійкості, (Ід) |
кА |
400А – 41
630А – 52
1000А – 80 |
| Електричне опір головною ланцюга контуру |
Ом |
104х10-6 |
| Номінальна частота |
Гц |
50/60 |
| Кліматичне виконання |
-- |
У3 |
| Ступінь захисту |
-- |
IP00 |
