від 8 300 ₴
Вимикачі призначено для роботи у шафах комплектних розподільних пристроїв (КРУ), камерах збірних односторонніх служб (КСО), шафах комплектних трансформаторних підстанцій (КТП) та інших електроприладів внутрішнього встановлення на клас напруження до 10 кв трифазного струму часто 50 Гц для систем із заземленою і ізольованою нейтраллю.
Розшифрування:
В - вимикач
Н - навантаження
А - автогазовий
10 – номінальне напруження, кВ
630 - Номінальний струм, А
Комплектування поставки:
Поставляється з вирібом і йде в ціну:
Конструктивне виконання вимикачів навантаження серії ВНА:
ВНА - без заземлених ножів
ВНА I - заземляючі ножі розташовані з боку розйнятих контактів
(з верхніми заземними ножами)
ВОНА II заземляючі ножі розташовані з боку шарнірних контактів
(з нижніми заземними ножами)
ВНА III заземлячі ножі розташовані з обох боків
ОСНОВНІ ТИПИ ВНА:
| Сповнення | Номінальний струм | |
| 400 А | 630 А | |
| ВНА | ВНА 10/400-20 У3 | ВНА 10/630-20 У3 |
| ВНА I | ВНА 10/400-I-20 У3 | ВНА 10/630-I-20 У3 |
| ВНА II | ВНА 10/400-II-20 У3 | ВНА 10/630-II-20 У3 |
| ВНА III | ВНА 10/400-III-20 У3 | ВНА 10/630-III-20 У3 |
| Основні | |
|---|---|
| Максимальна робоча напруга | 10 кВ |
| Країна виробник | Україна |
| Вага | 32 кг |
| Користувальницькі характеристики | |
| Код моделі | 140 |

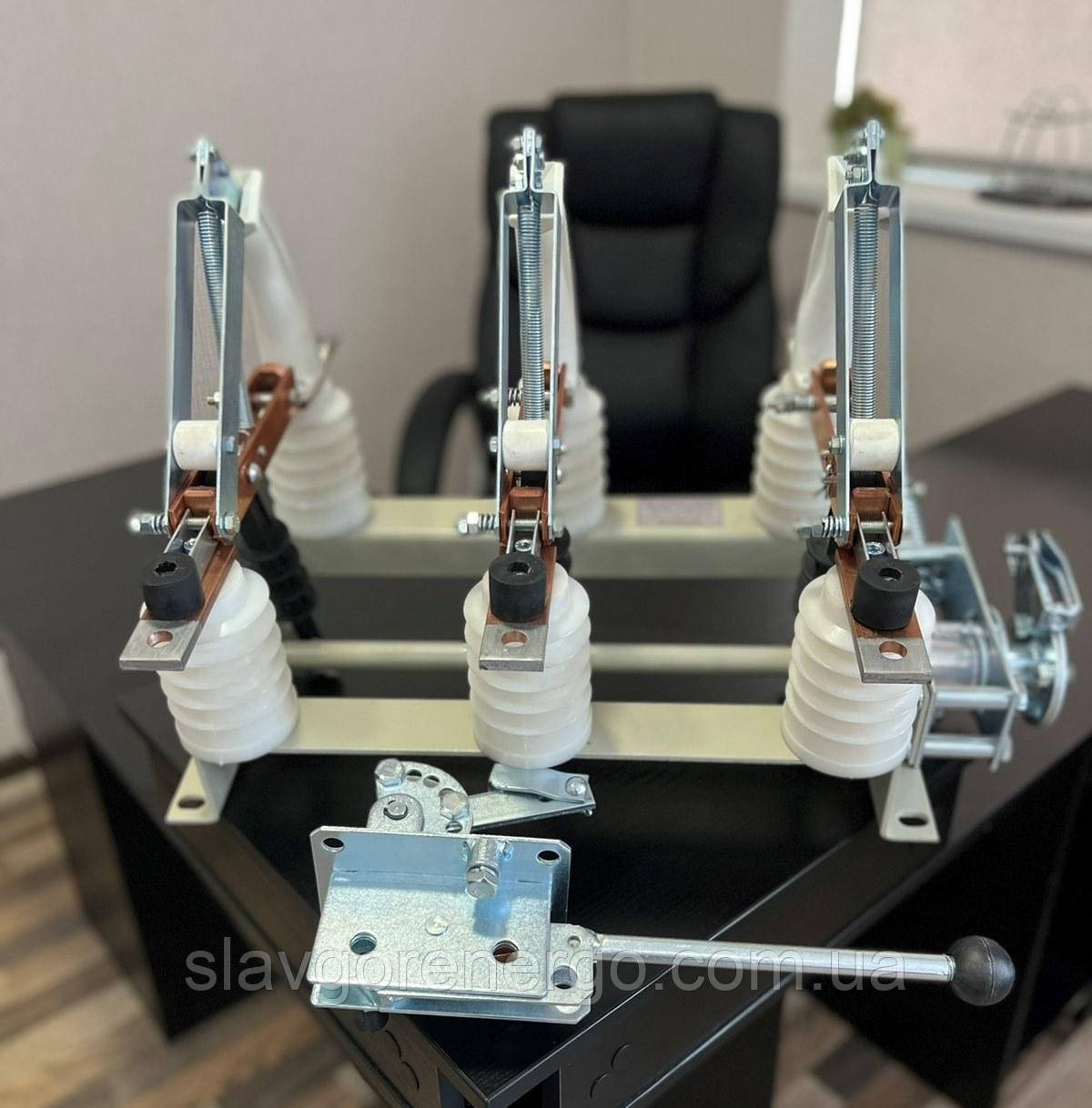

Вимикання навантаження ВНА-10/630-20 У3
