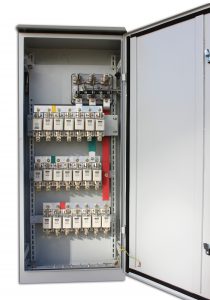

Шкафы СПМ-75 (СПМ-99)

Шкафы СПМ-75 (СПМ-99) служат для приема и распределения электроэнергии, защиты электроустановок напряжением до 660 В,  частотой 50 Гц переменного тока при возможных перегрузках и коротких замыканиях, а также периодических  (но не более 6 раз в час) включений и отключений электрических цепей и запусков асинхронных электродвигателей, обеспечения защиты людей и сельскохозяйственного скота  от поражения электрическим током.

Шкафы предназначены для установки на промышленных, коммунально-бытовых и общественных объектах с односторонним обслуживанием.

Шкафы изготавливаются в навесном и напольном исполнении.

Номинальный режим работы — продолжительный.

1 — Условное обозначение шкафа

2 — Номер схемы

3 — Вид исполнения

Н — навесное;

по умолчанию — напольное.

4 — Степень защиты оболочки по ГОСТ 14254-96:

21 — IP21

54 — IP54

5 — Климатическое исполнение и категория размещения по ГОСТ 15150- 69 и ГОСТ 15543.1 — 89 — У3.1, У3.

Технические характеристики

      Номинальное напряжение переменного тока — 660/380 В, частота 50Гц. Номинальный ток до 630А.

Степень защиты шкафов по ГОСТ 14254-96:

— при открытых дверях ІР00;

— при закрытых дверях ІР21 и ІР54, для напольного исполнения ІР00 со стороны дна.

Группа условий эксплуатации в части воздействий механических факторов внешней среды М2 по ГОСТ 17516.1-90.

Шкаф предназначен для работы в следующих условиях (по ГОСТ 15150-69 и ГОСТ 15543.1-89):

— по воздействию климатических факторов внешней среды в макроклиматических районах с умеренным климатом (исполнение У) категории размещения 3.1, 3, т.е. в закрытом помещении с естественной или искусственной вентиляцией, а также в помещении с повышенной влажностью;

— высота над уровнем моря не более 2000 м, при высоте более 1000 м номинальный рабочий ток шкафа должен быть снижен на 10%.

Рабочее положение шкафа в пространстве — вертикальное с допустимым отклонением от него в любую сторону на 5°.

Конструкция

      Шкафы по исполнению конструкции изготавливаются напольного и навесного  исполнений с рубильником на вводе. Шкафы серии СПМ-75 комплектуются: вводным рубильником серии РБ-2, РБ-4 и серии ВР32 (для шкафов навесного исполнения) с боковым приводом, предохранителями на отходящих линиях серии ПН-2 (ППН-33 и ППН-35), NH-00C (ETI), ПН-22. Шкаф состоит из оболочки бескаркасной конструкции, сверху (для навесного исполнения) и снизу закрытой съемными люками. Дверь запирается замком. В шкафах навесного исполнения со степенью защиты IP54 дверь, верхний и нижний люки уплотнены самоклеящейся резиной.

В оболочку устанавливается монтажная рама с комплектующими элементами. Шкаф имеет нулевую шину с зажимами для присоединения нулевых жил подходящих и отходящих линий. На внутренней стороне двери шкафа находится электрическая схема.

Шкаф поставляется полностью укомплектованным и готовым к эксплуатации.

Монтаж шкафов типа СПМ-75:

— напольного исполнения — к основанию через четыре отверстия внизу шкафа;

— навесного исполнения — с помощью крепежных кронштейнов на стену.

Для шкафов напольного исполнения предусмотрена дополнительная комплектация защитным водоотливным козырьком и цоколем (см. формулирование заказа).

Формулирование заказа

При заказе шкафов и в документации других изделий необходимо указывать:

1)Типоисполнение шкафа в соответствии с таблицей;

2)Номинальный ток и номинальное напряжение;

3) Количество и номинальные токи плавких вставок предохранителей на отходящих линиях серии ПН-2 (ППН-33 или ППН-35);

Если в заказе не указана номинальная сила тока плавких вставок предохранителей, то шкаф комплектуется предохранителями с плавкой вставкой по номинальному току предохранителей.

4) Количество и место установки сальниковых вводов для шкафов со степенью защиты IP54. Если в заказе не оговорено количество и место установки сальниковых вводов, то шкаф поставляется без них.

5)Наличие защитного козырька и/или цоколя.

6) Особые требования (например, применение типов аппаратов, отличных от применяемых в типоисполнениях).

7)Обозначение_технических_условий.

Базовые варианты производимых устройств могут быть изменены, доработаны и укомплектованы по согласованию с заказчиком.

 Комплектность поставки

      В комплект поставки устройства СПМ-75 входят:

1. Шкаф СПМ-75 — 1 шт.;

2. Ключ для замка двери — 1 шт.;

3.Паспорт — 1 экз.;
